Arbeiten mit Blech

Mit SpaceClaim können Blechkonstruktionen und -komponenten erstellt werden.

SpaceClaim erkennt Komponenten als Blech, wenn sie nur aus Ebenen, Zylinder- oder Kegelflächen bestehen und die Flächen um denselben Betrag versetzt sind.

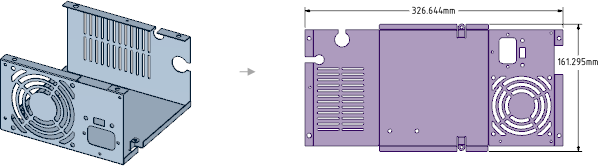

Blechteile werden standardmäßig in Himmelblau dargestellt. Abgewickelte Teile werden in Violett darstellt (siehe nachfolgendes Bild).

Abgewickelte Teile verfügen über die folgenden Standardlayer:

• BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden.
• Biegelinien nach oben
• Biegelinien nach unten
• Biegebemaßungen
• Formen
