Виды с разрывом

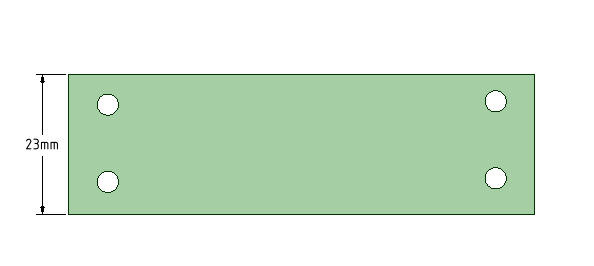

ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди. с разрывом представляет собой способ черчения длинного вида в перспективном сокращении без изменения масштаба.

При разрыве вида создается новый вид, и оба вида (начальный и новый) преобразуются в частичные виды. Выравнивание выполняется в соответствии с ориентацией разреза.

Создание разорванного вида с прямой линией разрыва

1. Проверьте параметры LineStyle (Стиль линии) в разделе General (Общие) параметров Detailing (Детализация).

   • Для параметра Type of object (Тип объекта) выберите значение Broken view clipping edges (Секущие ребра вида с разрывом)

   • Установите соответствующий стиль, толщину, цвет и размер

2. Щелкните инструмент Broken (Разрыв) на вкладке Detail (Подробно) в группе Views (Виды).

3. Установите следующие параметры (запоминаются для всего сеанса):

   • Cut Direction (Направление разреза): Horizontal (Горизонтальное), Vertical (Вертикальное) или Aligned to Geometry (Выровненное по геометрии).

   • Break Line (ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами. разрыва): выберите значение Straight Cut (Прямой разрез) (Freehand Spline Cut (Вырезка сплайна от руки) — это второй вариант)

   • Default Gap (Зазор по умолчанию): между разорванными частями вида устанавливается начальный зазор.

4. Выберите место, где должна проходить первая линия разреза. Синяя линия предварительно выделяет место разреза. Если для параметра Cut Direction (Направление разреза) установлено значение Aligned to Geometry (Выровненное по геометрии), ориентация разреза будет перпендикулярна выбранной геометрии.

5. Выберите место, где должна проходить вторая линия разреза, чтобы создать разрыв вида. Синяя линия предварительно выделяет место разреза. Если для параметра Cut Direction (Направление разреза) установлено значение Aligned to Geometry (Выровненное по геометрии), ориентация разреза будет параллельна первой линии разреза.

6. Вид создается с использованием значения зазора по умолчанию, установленного в разделе Broken View Options (Параметры вида с разрывом).

7. Нажмите клавишу Esc или S, чтобы выйти из инструмента.

Создание разорванного вида с разрывом в виде эскизного сплайна

1. Щелкните инструмент Broken (Разрыв) на вкладке Detail (Подробно) в группе Views (Виды).

2. Установите следующие параметры (запоминаются для всего сеанса):

   • Cut Direction (Направление разреза): Horizontal (Горизонтальное), Vertical (Вертикальное) или Aligned to Geometry (Выровненное по геометрии).

   • Break Line (Линия разрыва): выберите значение Freehand Spline Cut (Вырезка сплайна от руки) (Straight Cut (Прямой разрез) — это второй вариант)

   • Default Gap (Зазор по умолчанию): между разорванными частями вида устанавливается начальный зазор.

3. Выберите место, где должен проходить разрыв. Вы перейдете в режим создания эскиза сплайна.

4. Создайте эскиз сплайна и дважды щелкните, чтобы завершить создание сплайна.

5. Разрывающий сплайн показан синим цветом. Чтобы создать эскиз другого сплайна, необходимо перезапустить инструмент.

6. Выберите место, где должен проходить второй сплайн.

7. Вид создается с использованием значения зазора по умолчанию, установленного в разделе Broken View Options (Параметры вида с разрывом).

8. Нажмите клавишу Esc или S, чтобы выйти из инструмента.

Работа с разорванным видом

• Оба места разрыва должны быть выбраны в одном и том же виде (этого требует инструмент).

• В виде можно создать несколько разрывов.

• При вставке нового разрыва в вид новые линии разрыва не могут пересекаться с существующими линиями разрыва.

Удаление разорванного вида

1. Выберите инструмент Select (Выбор) и наведите курсор на разрыв.
2. Отобразится маркер.



3. Выберите и удалите маркер.
   • Разрыв удаляется
   • Вид также удаляется

Изменение угла существующей линии разреза

1. Выберите линию разрыва
2. Измените свойство Angle (УголСм. «Скругление» (для внутреннего угла) или «Закругление» (для внешнего угла))
3. Обе стороны наклонены под указанным углом по отношению к первоначальному разрезу.

Перемещение набора разорванных видов

1. Дважды щелкните любой вид в наборе.
2. Выделяются все части вида.



3. Переместите виды в нужное место.
