Создание примечаний

Инструмент Note (ПримечаниеКомментарий, размещенный в конструкции, чертежном листе или 3D-разметке. Примечания содержат текст или символы, вставленные вами, и могут быть связаны с геометрическими параметрами с помощью линии выноски примечаний.) используется для комментирования конструкций, листов чертежей и 3D-разметок. Этот инструмент можно использовать для создания и редактирования примечаний. Кроме того, можно спроецировать примечание на эскиз или твердое тело. Поместите плоскость комментирования на один слой, а примечание — на другой, а затем выключите видимость слоя для плоскости комментирования, чтобы скрыть ее. Также можно создавать круговые текстовые примечания.

Примечания отображаются в дереве структуры. Как и кривые, примечания могут находится в базовых плоскостях или на листах чертежей. В отличие от кривых, они не могут находиться непосредственно в детали. Следовательно, в детали папка Notes (Примечания) отображаться не будет.

Создание примечания

1. Выберите инструмент Note (Примечание) в группе Annotation (КомментарийИнформация, которую можно добавить к чертежу, например, примечания, размеры, допуски на размеры, метки центра и ведомость материалов.) на вкладке Detail (Подробно).

   Наведите курсор на грани конструкции, чтобы просмотреть подходящие плоскости комментария. (В режимах Sketch (Эскиз) и Section (СечениеРежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время. конструктора, который используется для редактирования твердых тел при работе с их ребрами и вершинами в поперечном сечении. Этот вид является разрезом, в котором отображаются внутренние детали.) плоскость комментирования определяет сетка эскиза.)

2. Щелкните грань, чтобы создать плоскость, на которой следует разместить примечание.

   Чтобы создать плоскость комментария для цилиндрической грани, выберите ось цилиндра.

   Если необходимо изменить плоскость комментария, щелкните правой кнопкой мыши и выберите пункт Select New Annotation Plane (Выбрать новую плоскость комментария) в контекстном меню, после чего выберите новую плоскость комментария.

3. Щелкните, чтобы поместить примечание на плоскость.

4. Введите текст примечания.

   • Щелкните элемент на мини-панели инструментов, чтобы вставить символ в примечание на месте курсора.
   • Щелкните элемент на мини-панели инструментов, чтобы вставить динамическое поле. Динамические поля включают текущие значения различных свойств.
   • Можно отформатировать текст примечания, а затем ввести текст, вырезав или скопировав и вставив его из других примечаний или размерных комментариев.
   • SpaceClaim распознает большинство шрифтов, сохраненных на вашем компьютере. Если вставить текст извне SpaceClaim, и шрифт не будет распознан, тогда будет использован шрифт по умолчанию.

5. Отрегулируйте ориентацию примечания, перетащив маркеры поворота.

   Для вертикальных примечаний установите для свойства Stacked (Вертикальное расположение) значение True (Истина).

Создание поля примечания

В примечание можно включить коды полей. Текст в кодах полей является переменным. Другими словами, текст в поле привязан к коду, поэтому, если изменить код поля в примечании или на листе чертежа, например, формат даты, поле будет автоматически обновлено.

Некоторые коды полей являются двунаправленными. Например, добавление кода поля Scale (МасштабТвердое тело или поверхность: измените размер выбранного объекта с помощью инструмента Pull (Вытягивание). Масштаб можно изменять динамически или путем ввода значения масштаба. Чертежный лист или вид поперечного сечения: увеличьте или уменьшите вид, выбрав инструмент View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.) в дереве Structure (Структура) и изменив панель Properties (Свойства).) на лист чертежа позволяет изменять масштаб, редактируя примечание или изменяя значение в раскрывающемся списке Scale (Масштаб) в группе Sheet Setup (Настройка листа) на вкладке Detail (Подробно).

1. Щелкните текст примечания и поместите курсор в месте, где должно располагаться поле.

2. Щелкните правой кнопкой мыши, чтобы отобразить мини-панель инструментов.

3. Щелкните элемент на мини-панели инструментов, чтобы отобразить окно Insert Field (Вставка поля).

   На вкладке Fields (Поля) отображаются свойства, доступные для вставки. (Свойства документа представляют собой свойства, которые отображаются на панели Properties (Свойства) при нажатии на конструкцию верхнего уровня в дереве структуры.)

4. Выберите значение из раскрывающегося списка Category (Категория), чтобы отфильтровать свойства, отображаемые в списке Fields (Поля).

   Если выбрать элемент Selected Object (Выбранный объект), можно будет щелкнуть любой объект в окне Design (Конструктор) или в дереве структуры, чтобы сделать его свойства доступными.

   Если выбрать элемент Formula (Формула), можно будет ввести выражение и включить в него любые числовые поля.

5. Щелкните свойство в списке Fields (Поля).

6. Щелкните вкладку Format (Формат), чтобы отформатировать текст в поле.

   Параметры форматирования основаны на типе значения свойства. Например, строки можно отформатировать с использованием верхнего регистра, нижнего регистра, начальных прописных букв или текста, подобного тексту заголовка.

7. Нажмите кнопку OK, чтобы вставить отформатированное динамическое поле в примечание на месте курсора.

   Если поле пустое, убедитесь, что для выбранного свойства установлено значение, выбрав соответствующий объект и просмотрев панель Properties (Свойства).

Копирование примечания

Перетащите примечание, удерживая нажатой клавишу Ctrl, чтобы скопировать его.

Это также можно сделать следующим образом:

• Щелкните примечание.
• Примечание отображается внутри границы текстового поля.
• Щелкните границу.
• Нажмите одновременно клавиши Ctrl+C
• Нажмите одновременно клавиши Ctrl+V

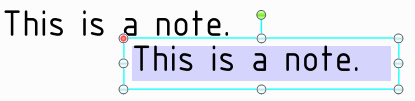

• Копия примечания отображается внизу справа от исходного примечания.

• Если примечание вставляется на другом листе, то оно будет вставлено в том же месте, что и на исходном листе. Оно не вставляется на месте курсора.
• Если применено увеличение, примечание будет вставлено в центре поля просмотра. Если в этом месте уже есть другое примечание, то новое примечание будет вставлено внизу справа от этого примечания.

Редактирование примечания

1. Выберите примечание, которое необходимо переместить, повернуть или размер которого необходимо изменить.

   Если выбрать одно примечание, можно редактировать и вращать его или изменять его размер. Если выбрать несколько примечаний, можно будет лишь перемещать их и изменять их форматирование.

   Чтобы переместить окно примечания, наведите курсор мыши на край окна и подождите, пока курсор изменится на , а затем перетащите примечание.

   Чтобы изменить размер окна, содержащего примечание, перетащите маркеры окна примечания (белые кружки).

   Чтобы повернуть примечание, перетащите маркер поворота (зеленый кружок). Нажмите клавишу Shift, чтобы выполнить привязку к угловому шагу.

2. Выделите текст примечания, чтобы изменить его форматирование.

   Щелкните поле, что редактировать его. При изменении значения строки оно также изменяется на панели Properties (Свойства).

3. Измените свойства примечания на панели Properties (Свойства).

   • Circular Text (Круговой текст)

     • Type (Тип) — выберите одно из следующих значений:

       • None (Нет)

       • Clockwise (По часовой стрелке)

       • Counterclockwise (Против часовой стрелки)

     • Radius (Радиус) — введите радиус для круга примечания.

   • Cosmetic (Внешние)

     • Space (Площадь) — выберите одно из следующих значений:

       • Model Space (Площадь модели) определяет размер текста на основе реальных размеров объектов в конструкции.

       • View Space (Площадь вида) определяет размер текста на основе вида конструкции в окне Design (Конструктор).

     • Mirrored (Зеркально) — установите для этого свойства значение True (Истина), чтобы отобразить текст зеркально.

     • Stacked (Вертикальное расположение) — установите для этого свойства значение True (Истина), чтобы распределить текст вертикально, а не горизонтально.

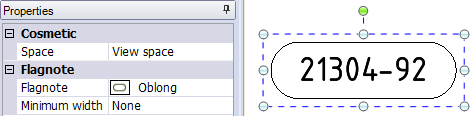

   • Flagnote (Сигнальное примечание)

     • Flagnote (Сигнальное примечание) представляет собой раскрывающееся меню форм границы, которую можно разместить вокруг текста.

     • Minimum width (Минимальная ширина) предотвращает автоматическое изменение размера границы в соответствии с содержимым примечания.







   • Position (Положение)

     • Anchor (Закрепление) влияет на положение и размер примечания в пределах плоскости. Положение закрепления примечания определяет направление, в котором текст будет заполнять примечание. Например, если выбрать положение Left Top (Слева вверху), расширенное текстовое поле будет развертываться слева направо и сверху вниз во время ввода текста. Возможные варианты:

       • Left Top (Слева вверху)

       • Left Bottom (Слева внизу)

       • Right Bottom (Справа внизу)

       • Right Top (Справа вверху)

       • Left Center (Слева в центре)

       • Right Center (Справа в центре)

       • Top Center (Сверху в центре)

       • Bottom Center (Снизу в центре)

       • Center (По центру)

         Теперь при перемещении примечания или кругового примечания оно (или центра текста кругового примечания) привязывается к ребру, эскизной точке или оси. Выберите инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров., выберите красный маркер закрепления примечания и перетащите его к ребру, эскизной точке или оси. Красный маркер закрепления будет привязан к месту закрепления примечания, которое находится ближе всего к точке перетаскивания. При перемещении маркера закрепления в новое место положение закрепления обновляется в группе Position (Положение) на панели Properties (Свойства).

Масштабирование текста по размеру окна примечания

• Щелкните примечание правой кнопкой мыши и откройте раскрывающееся меню Autofit (Автоподбор).
• Выберите один из следующих параметров:
  • Do not autofit (Без автоподбора): размер текстового поля подгоняется под размер текста и увеличивается по мере ввода текста. Вокруг примечания нет пустого места, и при увеличении или уменьшении текста окно регулируется соответственно.
  • Resize text height on overflow (Изменить высоту текста при переполнении): текст всегда соответствует ширине окна. Если сделать окно шире, текст из второй строки будет перемещен в первую строку.
  • Shrink text on overflow (Сжать текст при переполнении): текст регулируется равномерно (ширина и высота) и масштабируется по размеру текстового поля.
  • Shrink text horizontally on overflow (Сжать текст горизонтально при переполнении): ширина текста изменяется, а высота остается прежней.

Настройка ширины текста

Группа Font (Шрифт) на вкладке Detail (Подробно) содержит инструменты для увеличения и уменьшения ширины текста.

• Щелкните раскрывающееся меню Width Factor (Фактор ширины) и выберите один из параметров фактора ширины.
• Нажмите кнопку Increase Width Factor (Увеличить фактор ширины), чтобы увеличить ширину с шагом 0,1.
• Нажмите кнопку Decrease Width Factor (Уменьшить фактор ширины), чтобы уменьшить ширину с шагом 0,1.

Выравнивание нескольких примечаний

1. Выберите несколько примечаний.
2. Выберите один их следующих параметров в меню правой кнопки мыши:
   • Align Lefts (Выровнять по левому краю) — выравнивание левого края каждого окна примечания.
   • Align Centers (Выровнять по центру) — вертикальное выравнивание центра каждого окна примечания.
   • Align Rights (Выровнять по правому краю) — выравнивание правого края каждого окна примечания.
   • Align Top Lines (Выровнять по верхнему краю) — выравнивание верхнего края первой строки текста в каждом окне примечания.
   • Align Middles (Выровнять по середине) — горизонтальное выравнивание середины каждого окна примечания.
   • Align Bottom Lines (Выровнять по нижнему краю) — выравнивание нижнего края последней строки текста в каждом окне примечания.
   • Make Same Width (Сделать одинаковой ширины) — ширина каждого окна примечания будет такой же, как у первого выбранного примечания. Некоторый текст может быть масштабирован соответственно.
   • Make Same Height (Сделать одинаковой высоты) — высота каждого окна примечания будет такой же, как у первого выбранного примечания. Некоторый текст может быть масштабирован соответственно.
   • Make Same Size (Сделать одинакового размера) — размер (высота и ширина) каждого окна примечания будет таким же, как у первого выбранного примечания. Некоторый текст может быть масштабирован соответственно.
   • Distribute Horizontally (Распределить по горизонтали) — интервал между окнами примечания распределяется равномерно по горизонтали.
   • Distribute Vertically (Распределить по вертикали) — интервал между окнами примечания распределяется равномерно по вертикали.
   • Remove Horizontal Spacing (Удалить интервалы по горизонтали) — равномерный горизонтальный интервал удаляется и сравнивается любое значительное перекрытие.
   • Remove Vertical Spacing (Удалить интервалы по вертикали) — равномерный вертикальный интервал удаляется и сравнивается любое значительное перекрытие.

Указанные выше команды не влияют на примечания, повернутые в другом направлении.

Прикрепление примечаний к другим примечаниям и их отсоединение

Прикрепить примечание к другим примечаниям можно с помощью параметра Attach Notes (Прикрепить примечания) в меню правой кнопки мыши. Первое примечание, выбранное в родительском примечании (выделено синим), и все остальные выбранные примечания становятся дочерними примечаниями (выделено темно-синим).

1. Выберите одно или несколько примечаний
2. Щелкните правой кнопкой мыши
3. Выберите параметр Attach Notes (Прикрепить примечания)
4. Чтобы отсоединить примечание, щелкните его правой кнопкой мыши и выберите параметр Detach (ОтсоединитьСоздать отдельные поверхности из отдельных частей эскиза или объектов и граней в 3D. Выступы можно отсоединять для перемещения с помощью параметра Detach First (Сначала отсоединить) инструмента Move (Перемещение).).

Когда примечания прикреплены, при перемещении родительского примечания перемещаются все остальные примечания. Тем не менее, при перемещении дочернего примечания оно будет перемещаться само по себе.

Можно прикрепить примечание к полям примечаний объектов, созданных с помощью инструментов на вкладке Detail (Подробно). Например, поля примечаний имеются в таких инструментах как Surface Finish Symbols (Символы отделки поверхности), Welding Symbols (Символы сварки), Datum Targets (Базовые целевые элементы), Datum Symbols (Символы базы), Notes within a Symbol (Примечания в символе) и Dimensions (РазмерыЗначения или выражения, которые вводятся для точного управления во время создания или изменения конструкции. Можно проставить размер для каждого элемента от линий на эскизе до граней твердых тел. См. «Ординатные размеры», «Прогрессивные размеры», «Линейные размеры».). К примечаниям можно прикреплять любые другие примечания. Тем не менее, примечания, содержащие размеры, могут быть только родительскими примечаниями, поскольку они прикреплены к модели.

Прикрепление свободных примечаний к видам чертежа и их отсоединение

Свободные примечания (не прикрепленные к модели с выноской) можно прикреплять к видам чертежа.

1. Выберите вид чертежа
2. Удерживая нажатой клавишу Ctrl, выберите одно или несколько свободных примечаний
3. Щелкните правой кнопкой мыши
4. Выберите параметр Attach Notes (Прикрепить примечания)
5. Чтобы отсоединить примечание, щелкните его правой кнопкой мыши и выберите параметр Detach (Отсоединить).

При перемещении вида чертежа также перемещаются все прикрепленные к нему свободные примечания.

При удалении вида чертежа также удаляются все прикрепленные к нему свободные примечания.

Отображение текста комментария и скрытие плоскости

1. Создайте два слоя: один — для примечаний, а другой — для плоскости комментирования.

2. Поместите примечание на один слой, а плоскость комментирования — на другой.

3. Отключите видимость слоя, который содержит плоскость комментирования.
