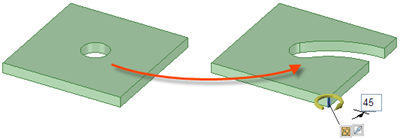

1. Выберите ось или грань отверстия.

2. Выберите направляющую инструмента Rotate (Поворот) и щелкните ось управляющего цилиндра.

   Кроме того, можно щелкнуть ось управляющего цилиндра, удерживая нажатой клавишу Alt.

3. Вытяните отверстие, чтобы создать изогнутый паз.

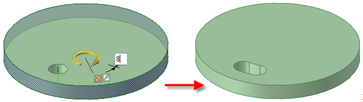

   Можно вытянуть изогнутый паз на 360 градусов, чтобы создать круглый паз.

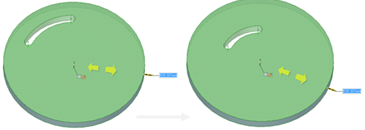

1. Выберите ось или грань отверстия.

2. Выполните одно из следующих действий:

   • Щелкните грань управляющего цилиндра, удерживая нажатой клавишу Alt, чтобы установить направление вытягивания к оси управляющего цилиндра. Щелкните направляющую инструмента Pull Direction (Направление вытягивания) и вытяните отверстие, чтобы создать радиальный паз.

   • Щелкните грань управляющего цилиндра, удерживая нажатой клавишу Ctrl, чтобы установить направление вытягивания к оси управляющего цилиндра. Щелкните направляющую инструмента Pull Direction (Направление вытягивания) и вытяните отверстие, чтобы одновременно сместить цилиндр и создать радиальный паз.

   • Выберите стрелку вытягивания, которая указывает в направлении оси, и вытяните ее.

   Если необходимо удлинить радиальный паз, сохраняя его расстояние от радиальной грани, щелкните ось и грань радиального паза, удерживая нажатой клавишу Ctrl, и вытяните их.

   Если необходимо переместить паз вместе с радиальной гранью, выберите ось и грань отверстия, удерживая нажатой клавишу Ctrl, и вытяните их.

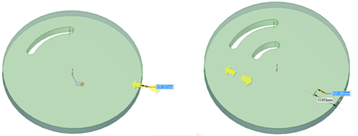

1. Выберите ось паза.

2. Выберите грань цилиндра или грань, удерживая нажатой клавишу Alt, чтобы установить направление смещения.

3. Вытяните ее, удерживая нажатой клавишу Ctrl, или введите значение радиуса.

1. Выберите ось отверстия.

2. Щелкните направляющую инструмента Sweep (Сдвиг).

3. Щелкните траекторию сдвига.

   Стрелка режима сдвига указывает начало сдвига.

4. Щелкните и перетащите в направлении стрелки вытягивания, чтобы сдвинуть выбранные объекты.

   Кроме того, можно выбрать параметр Full Pull (Полное вытягивание) на панели Options (Параметры) или мини-панели инструментов, чтобы сдвинуть всю длину траектории. Если выбран параметр Full Pull (Полное вытягивание) и сдвигаемая грань или поверхность находится посередине траектории, она будет сдвинута в обоих направлениях.

Можно изменить отверстие, которое было перетянуто для образования паза, вытянув любую ось паза.

Если паз имеет скругленное или скошенное ребро, дважды щелкните скругление или фаску, чтобы изменить ее размеры.

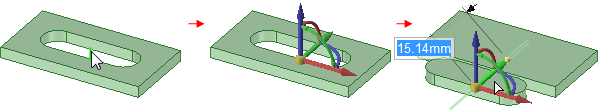

Если выбран параметр Detach first (Сначала отсоединить) на панели Options (Параметры) и для перемещения паза с тела используется инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров., то он превратится в твердое тело, как показано ниже.

1. Выберите инструмент Pull (Вытягивание).

2. Выберите обе оси паза.

3. Выполните одно из следующих действий:

   • Щелкните грань управляющего цилиндра, удерживая нажатой клавишу Alt, чтобы установить направление вытягивания к оси управляющего цилиндра. Щелкните направляющую инструмента Pull Direction (Направление вытягивания) и перетащите паз, удерживая нажатой клавишу Ctrl, чтобы переместить его в радиальном направлении.

   • Щелкните грань управляющего цилиндра, удерживая нажатой клавишу Ctrl, чтобы установить направление вытягивания к оси управляющего цилиндра. Щелкните направляющую инструмента Pull Direction (Направление вытягивания) и перетащите паз, удерживая нажатой клавишу Ctrl, чтобы одновременно сместить цилиндр и переместить паз.

   Кроме того, переместить отверстие в радиальном направлении можно путем удерживания клавиши Shift во время его перетаскивания с помощью инструмента Pull (Вытягивание).

Щелкните правой кнопкой мыши грань паза и выберите элемент Remove Association (Удалить ассоциации).

Любые изменения, внесенные в грань паза, будут влиять только на эту грань.
