Отсоединение

Можно отсоединить отдельные части эскиза либо отсоединить объекты или грани в 3D. Выступы можно отсоединять для перемещения с помощью параметра Detach First (Сначала отсоединить) инструмента Move (Перемещение).

Отсоединение в 2D

Зажмите клавишу Alt и перетащите с помощью инструмента Select (Выделение), чтобы отсоединить выбранный элемент при создании эскиза. Используйте инструмент 2D Move (Перемещение в 2D), чтобы отсоединить элементы и переместить их.

Отсоединение в 3D

1. Щелкните инструмент Select (Выделение) в группе ленты Edit (Редактирование).

2. Чтобы отсоединить объект, выберите все его грани, щелкнув их при зажатой клавиши Ctrl.

3. Щелкните правой кнопкой мыши объект и выберите команду Detach (ОтсоединитьСоздать отдельные поверхности из отдельных частей эскиза или объектов и граней в 3D. Выступы можно отсоединять для перемещения с помощью параметра Detach First (Сначала отсоединить) инструмента Move (Перемещение).) в контекстном меню.

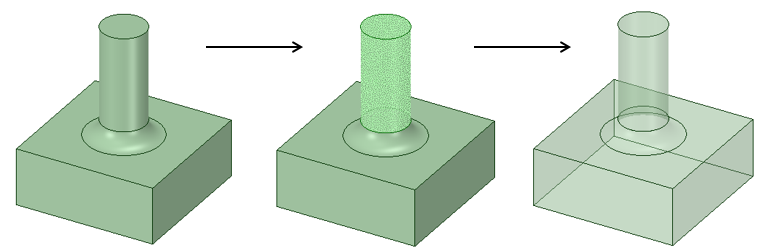

Отсоединение цилиндра

1. Щелкните инструмент Select (Выделение) в группе ленты Edit (Редактирование).

2. Чтобы отсоединить цилиндр, выберите его поверхности, щелкнув их при нажатой клавише Ctrl.

3. Щелкните правой кнопкой мыши объект и выберите команду Detach (Отсоединить) в контекстном меню.
