Вставка плоскостей

Вы можете определить плоскость путем выбора различных граней, ребер, осей или линий в конструкции. Можно выбрать любое сочетание осей, кривых и ребер, лежащих в одной плоскости, а также осей координат.

ПлоскостьКонструктивная геометрия, состоящая из плоской поверхности. Плоскости можно использовать для эскиза 2D, сечения модели, нейтральной плоскости на эскизе. слегка выйдет за ребра грани, чтобы с ней было легче работать. Это поле будет сохранено для плоскости вокруг всех объектов в конструкции. При добавлении, удалении или перемещении твердых тел в ее пределах плоскость будет автоматически расширяться и обрезаться.

Плоскости можно эффективно использовать при создании макетов и комментариев. Плоскости не связаны с геометрией, использованной для их создания. Их нужно явно выбрать для перемещения с другими элементами. С помощью плоскости можно также быстро обрезать свою конструкцию, чтобы отобразить только геометрию, лежащую в основе плоскости.

Вставка плоскости

1. Щелкните Plane (Плоскость) в группе Create (Создание) на вкладке Design (Конструктор).

2. Выберите один из следующих элементов:



   Выберите:	Для вставки плоскости:
   Плоскостная грань	С гранью
   Плоскостная грань и точка	Через точку и параллельно грани
   Плоскостная грань и ребро	Через ребро и перпендикулярно грани (полезно при создании пути развертки)
   Две параллельные плоскостные грани	В серединной точке между двумя гранями
   Осевая или цилиндрическая грань	КасательнаяЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами., которая касается кривой (дуги или круга) только в одной точке, не пересекает ее и является перпендикулярной радиусу в точке касания. Можно начертить линию, касающуюся кривой, или дугу, касающуюся линии или кривой. к грани в точке выбора
   Две осевые грани с параллельными осями	Касательные к обеим граням и максимально приближенные к точкам выбора
   Плоские ребраДва или несколько ребер, которые находятся в одной плоскости. Можно выбрать плоские ребра и инструмент Plane (Плоскость) в группе ленты Insert (Вставка) для вставки плоскости, которая определяется ребрами.	С ребрами
   ОсьПрямая линия, вокруг которой вращается объект или вокруг которой симметрично упорядочены объекты. См. «Ось выравнивания».	С осью
   Две оси	С осями
   Две исходные оси	С осями
   Исходные координаты	Три ортогональные плоскости
   Ось (или линия) и одна точка	С осью (или линией) и точкой
   Конечная точка любой линии	Через конечную точку и в соответствии с линией в конечной точке
   Контрольная точка сплайна	Через выбранную точку и перпендикулярно плоскости, содержащей сплайн
   Три точки	С этими тремя точками
   Линия, нарисованная на плоскости	Через линию и в соответствии с плоскостью
   Линия и точка на линии	Через линию и точку
   Две плоскостные линии	С этими двумя линиями
   Две точки	Через две точки
   Две точки и плоскость или плоскостная грань	Через две точки и перпендикулярно выбранной плоскости или плоскостной грани

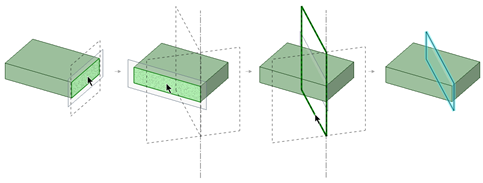

3. (Дополнительно) Щелкните направляющую инструмента Build Plane (Построение плоскости), чтобы выбрать опорные объекты, а затем выберите временную (обозначенную пунктиром) плоскость для создания нужной плоскости из доступных. Дополнительные сведения о создании временных плоскостей см. в разделе Вставка временных точек, осей и плоскостей.





4. Если в выборке не определена плоскость, в строке состояния отобразится сообщение об ошибке.



Вставка плоскости, касательной в отношении цилиндра и параллельной к другой плоскости

Выберите плоскость, щелкните цилиндр, удерживая нажатой клавишу Ctrl, а затем щелкните инструмент Plane (Плоскость).

Вставка плоскости, касательной в отношении цилиндра и перпендикулярной к другой плоскости

Выберите цилиндр, щелкните плоскость, удерживая нажатой клавишу Ctrl, а затем щелкните инструмент Plane (Плоскость).

Вставка плоскости, проходящей через серединную точку между двумя точками

1. Выберите инструмент Plane (Плоскость).

2. В трехмерном режиме или режиме Section (СечениеРежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время. конструктора, который используется для редактирования твердых тел при работе с их ребрами и вершинами в поперечном сечении. Этот вид является разрезом, в котором отображаются внутренние детали.) щелкните две точки, удерживая нажатыми клавиши Alt и Shift, чтобы создать временную плоскость со серединной точкой.

3. Щелкните временную плоскость.

Вставка плоскости, параллельной к экрану

1. Выберите инструмент Plane (Плоскость).

2. Активируйте направляющую инструмента Align to Screen (Выравнивание по экрану)

3. Наведите указатель мыши на геометрию для предварительного просмотра плоскости, проходящей через выбранную геометрическую структуру параллельно к экрану.

4. Выберите геометрию, чтобы создать плоскость.

Скрепление конструкции с плоскостью

Щелкните плоскость правой кнопкой мыши и выберите команду Clip with Plane (Скрепить с плоскостью). Чтобы восстановить вид конструкции, щелкните плоскость правой кнопкой мыши и снова выберите команду Clip with Plane (Скрепить с плоскостью).

Плоскости, оси и комментарии не скрепляются.

Примеры

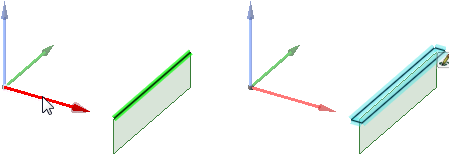

Ребро3D-объект, состоящий из отдельной внешней границы элемента. Линия, начерченная в 2D, становится ребром при вытягивании эскиза в 3D. оси объекта координат, выбранного для создания плоскости.

Изменение оформления плоскости

Чтобы изменить оформление плоскости, используйте параметры Fill (Заполнение), Outline (Контур) и Clipface (Скрепление грани).

• Fill (Заполнение): по умолчанию задается значение Automatic (Автоматически). При автоматическом заполнении геометрическая структура, лежащая в основе плоскости, выглядит светлее по сравнению с геометрией за пределами плоскости. Если задать значение No Fill (Без заполнения), для всей геометрии будет задана одна настройка непрозрачности.
• Outline (Контур): по умолчанию задается значение Automatic (Автоматически). При установке значения Automatic (Автоматически) отображается контур плоскости. Если задать значение No Outline (Без контура), плоскость отображается только после ее выбора.
• Для плоскостей рекомендуется задавать значения No Fill (Без заполнения) и No Outline (Без контура) при расчете размеров деталей. Комментарии легче просматривать на менее заметных плоскостях.
• Clipface (Скрепление грани): переопределение цвета при скреплении грани для каждой скрепляющейся плоскости в окне Design (Конструктор). Меняется не цвет самой плоскости, а только цвет грани, которой она касается.
