Свойства массы

Инструмент Mass (МассаИнструмент анализа, который используется для отображения свойств массы или информации об объеме для твердых тел и поверхностей в конструкции.) позволяет отобразить информацию об объеме для твердых тел и поверхностей в конструкции.

Если использовать этот инструмент на поверхности, отобразится ее общая площадь. Если на одной плоскости имеется несколько поверхностей, инструмент отобразит общую площадь всех поверхностей. Чтобы отобразить площадь отдельных поверхностей, используйте инструмент Measure (Измерение).

Просмотр свойств массы твердого тела

1. Щелкните Mass (Масса) в группе Inspect (Осмотр) на вкладке Measure (Измерение)Инструменты для отображения свойств измерения для ребер, граней и твердых тел в конструкции..

   Щелкните твердое тело в дереве структуры или трижды щелкните его в окне Design (Конструктор), чтобы отобразить его объем, центр массы, принципиальные моменты и оси.

2. В центре объема отобразится небольшая исходная точка с осями, ориентированными в направлении принципиальных осей. Чтобы подсчитать принципиальные моменты и оси для другой точки, выберите исходную точку для добавления ее в выборку, удерживая нажатой клавишу Alt.

   Чтобы подсчитать фактический момент инерции, умножьте измерение момента на плотность твердого тела.

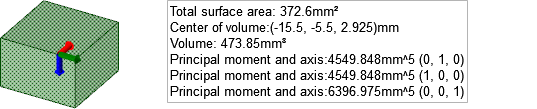

   На ось указывают значения x, y, z; на рисунке выше приведены значения (0, -1, 0). Первое число — красная ось исходной точки, второе — зеленая, а третье — синяя.

Измерение площади проекции объекта или объектов

1. Щелкните Mass (Масса) в группе Inspect (Осмотр) на вкладке Measure (Измерение).

2. Щелкните направляющую инструмента Select datum plane (Выбор базовой плоскости).

3. Выберите объекты, которые нужно измерить.

   ОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D. можно также выбрать без использования направляющей инструмента, а удерживая нажатой клавишу Alt.

   В окне Design (Конструктор) отобразятся площадь проекции и приблизительная точность.

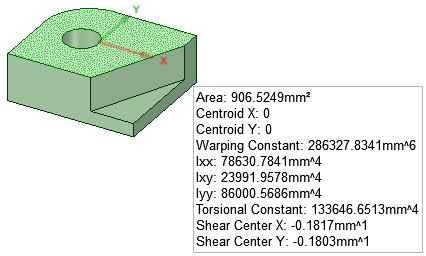

Измерение свойств плоского сечения

1. Щелкните Mass (Масса) в группе Inspect (Осмотр) на вкладке Measure (Измерение).

2. Щелкните параметр инструмента Select Planar Face or Section Loop (Выбор плоской грани или петлю сечения).

3. Выберите плоскостную область.







   Свойства массыСм. «Масса» для плоских сечений указываются приблизительно на основе мозаичной структуры ребра.
