Сгибание стенок листового металла

Инструмент Sheet Metal Bend (Сгибание листового металла) работает подобно инструменту Split (Разделение) и используется для создания изгибов на плоской или развернутой детали из листового металла. Можно сгибать вдоль эскизной кривой на грани листового металла, изгибать перпендикулярно ребру или создать изгиб между двух точек.

Можно также нанести несколько линий изгиба вдоль поверхности. Существующие обрабатываемые изгибы, которые еще не согнуты (повернуты) остаются невыбранными по мере того, как вы наносите одну или несколько новых дополнительных линий изгиба вдоль поверхности листового металла.

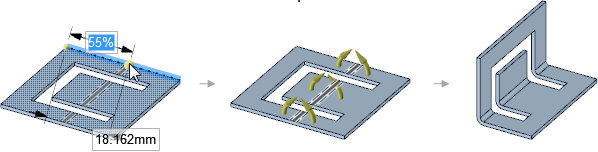

Сгибание вдоль линии

1. Щелкните инструмент  Bend (Сгибание) в группе Create (Создать) на вкладке Sheet Metal (Листовой металл).

   Функция Create Bend (Создать изгиб) включается на панели Bend Options (Параметры изгиба).

2. (Дополнительно): Изменяйте описанные ниже значения на панели Bend Options (Параметры изгиба):

   • Bend angle (УголСм. «Скругление» (для внутреннего угла) или «Закругление» (для внешнего угла) изгиба): угол изгиба.

     При выборе создания угла изгиба на ребре, изменение параметра Bend Angle (Угол изгиба) сразу распространяется на маркеры ребра вытяжения.

   • Bend radius (Радиус изгиба): внутренний радиус изгиба.

     • При применении таблицы изгиба к детали Bend radius (Радиус изгиба) меняется на Tool radius (Радиус инструмента), а введенные данные становятся раскрывающимся списком доступных значений радиуса из таблицы.

   • Die width (Ширина штампа): ширина штампа. При применении таблицы изгибов к детали, этот параметр меняется на раскрывающийся список доступных ширин.

   • Bend Allowance (Допуск изгибаКоличество материала, добавленного для компенсации изменений, возникших из-за сгибания металлического листа. Допуск необходим для исправления изменений длины, возникших из-за сгибания пластины.): это значение используется для расчета длины плоскости изгиба.

   • Bend Deduction (Уменьшение изгибаЗначение, используемое для вычисления развернутой длины металлического листа. Уменьшение изгиба равно двойному расстоянию между внешней линией обвода корпуса и началом изгиба (отступом) за вычетом допуска изгиба.): это значение используется для расчета длины плоскости изгиба.

3. Щелкните на эскизной кривой на грани листового металла. Изгиб будет сделан вдоль полной длины грани, независимо от длины эскизной кривой.







4. Щелкните направляющую инструмента Complete (Завершить), чтобы создать изгиб.

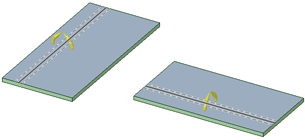

Для одновременного изгиба нескольких компонентов

1. Следуйте тем же шагам, которые необходимы для изгиба одного компонента.

2. Выберите кривые в нескольких компонентах. Кривые могут принадлежать одному компоненту, но находиться на поверхности другого. Например, кривая 1 принадлежит компоненту 1, но находится на поверхности компонента 2.







3. Щелкните направляющую инструмента Complete (Завершить), чтобы создать изгиб.

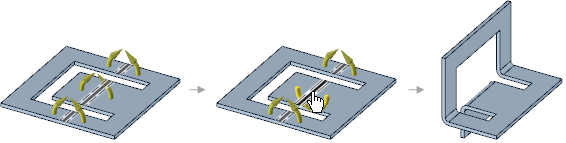

Изменение направления изгиба на противоположное

Щелкните на изогнутой линии, чтобы выбрать изгиб вверх или вниз.

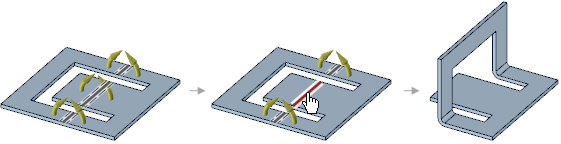

Удаление сегментов изгиба

Удалить сегмент изгиба можно щелкнув на этот сегмент до того, как линия изгиба станет красной.

Пунктирные линии на любой стороне изгиба показывают размеры области допуска изгиба на основании радиуса, заданного по умолчанию или измененного пользователем в области параметров.

При необходимости можно щелкнуть на пустом месте в окне Design (Конструктор), когда направляющая инструмента активна, чтобы очистить линию изгиба и активировать направляющую инструмента Select Cutter Point (Выбрать рассекающую точку).

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.

Select Cutter Point (Выбрать рассекающую точку): выбор точки на ребре для создания в данной точке изгиба, перпендикулярного ребру. Нажмите Tab (Выступ), чтобы ввести значение для процентного соотношения или расстояния от изгиба к конечной точке вдоль ребра.
Select Two Cutter Points (Выбрать две рассекающие точки): выбор одной точки на одном ребре и второй точки на другом ребре для создания изгиба между этими точками. Можно просмотреть как протянется линия ко второму ребру до того, как щелкнуть по ней. Нажмите Tab (Выступ), чтобы ввести значение для процентного соотношения или расстояния от изгиба к конечной точке вдоль ребра.

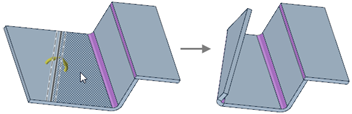

Select Anchor Point (Выбрать якорную точку): выбор грани, которая должна остаться зафиксированной при изгибе тела:
Select Curves (Выбрать кривые): выбор кривых, которые должны быть обернуты вокруг изгибов.

Добавление шагов изгиба

1. Выберите изгиб.
2. Измените значение Bend Steps (Шаги изгиба) в разделе Sheet Metal (Листовой металл) на панели Properties (Свойства).

Добавление шагов изгиба создает выпуклый изгиб, который дает оператору и компьютеру задание создать изгиб с большим радиусом с помощью выгибания вместо плавного «сворачивания». Изгиб совпадает с острым инструментом, создавая близко расположенные острые изгибы, которые формируют большой изгиб.

Для отображения шагов изгиба и свойств размеров изгиба в развернутой детали из листового металла включите видимость в слоях Bends (Изгибы) и Bend Dimensions (РазмерыЗначения или выражения, которые вводятся для точного управления во время создания или изменения конструкции. Можно проставить размер для каждого элемента от линий на эскизе до граней твердых тел. См. «Ординатные размеры», «Прогрессивные размеры», «Линейные размеры». изгибов) на панели Layers (Слои) или в группе ленты Style (Стиль) на вкладке Display (Отображение).



Создание уступа



1. Щелкните инструмент  Bend (Сгибание) в группе Create (Создать) на вкладке Sheet Metal (Листовой металл).
2. Выберите параметр Create Joggle (Создать уступ) на панели Bend Options (Параметры изгиба).
3. (Дополнительно) Изменяйте следующие значения на панели Bend Options (Параметры изгиба):
   • Bend angle (Угол изгиба): угол для обоих изгибов уступа
   • Bend radius (Радиус изгиба): внутренний радиус для обоих концов уступа
   • Joggle height (Высота уступа): расстояние между вершиной листа, переходящей в нижней изгиб и вершиной листа, выходящей из верхнего изгиба.

   • Bend Allowance (Допуск изгиба): значение, используемое для расчета длины плоскости уступа.

   • Bend Deduction (Уменьшение изгиба): значение, используемое для расчета длины плоскости уступа.

4. Используйте направляющие инструмента Select Cutter Point (Выбрать рассекающую точку) или Select Two Cutter Points (Выбрать две рассекающие точки), чтобы создать нижний изгиб уступа.
5. Щелкните, чтобы выбрать второй изгиб уступа, который отображается при наведении курсора мыши на грань листового металла, как показано ниже.





   При необходимости можно щелкнуть на пустом месте в окне Design (Конструктор), чтобы очистить параметры и активировать направляющую инструмента Select Cutter Point (Выбрать рассекающую точку).



6. Используйте инструмент Select Anchor Point (Выбрать якорную точку), чтобы выбрать грань, которая должна остаться зафиксированной при изгибе остального тела для создания уступа.

7. Щелкните направляющую инструмента Complete (Завершить), чтобы создать уступ.

   Можно перемещать стенки между уступами.

Создание уступа из существующих изгибов





1. Выберите два изгиба с гранью между ними.
2. Щелкните правой кнопкой мыши и выберите из контекстного меню пункт Create Joggle From Bends (Создать уступ из изгибов).

   ГраньСторона или другая поверхность твердого тела. К примерам относятся: внутренняя поверхность отверстия или шесть сторон прямоугольного твердого тела. См. «Поверхность». между этими двумя изгибами добавится к уступу. Цвет выделения изменится, чтобы обозначить уступ.

Преобразование уступа обратно в изгибы

Щелкните правой кнопкой мыши уступ и выберите в контекстном меню команду Explode Joggle (Развернуть изгиб).

Независимые уступы останутся выбранными. Если необходимо вернуть изгибы в уступ, щелкните правой кнопкой мыши и выберите Create Joggle From Bends (Создать уступ из изгибов).

Примеры





Уступы, созданные с помощью инструмента Bend (Сгибание).

Создание валика с помощью инструмента Bend (Сгибание)

1. Щелкните инструмент  Bend (Сгибание) в группе Create (Создать) на вкладке Sheet Metal (Листовой металл).
2. Выберите параметр Create Bead (Создать валик) на панели Bend Options (Параметры изгиба).
3. (Дополнительно) Изменяйте следующие значения на панели Bend Options (Параметры изгиба):
   • Bead radius (Радиус валика): радиус валика, который также является его высотой. Минимальный радиус валика равен 0.25xT (толщина листового металла).
   • Round radius (Радиус скругления): радиус скругления в основании валика, где он пересекается с поверхностью.
4. Щелкните на кривой, расположенной на грани из листового металла, или выберите направляющую инструмента, а затем выберите точки изгиба на основании направляющей инструмента, которую вы используете.
5. Щелкните направляющую инструмента Bend (Изгиб), чтобы завершить создание валика.

Валик также можно создать с помощью инструмента Bead (Валик).

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.

Параметры изгиба
