Развертка из листового металла

Можно развернуть конструкцию из листового металла. Изменения в конструкции появятся одновременно в развернутом компоненте и в оригинальной конструкции.

Кнопка  Unfold (Развернуть) активируется при выборе одиночной грани детали из листового металла.

Развернутые детали не экспортируются с твердым телом при экспорте детали из листового металла, однако можно явно экспортировать неразвернутую часть.

Можно развернуть описанные ниже типы стенок, но необходимо щелкнуть правой кнопкой мыши по плоской грани, а не по цилиндру или конусу:

• Плоские стенки
• Цилиндрические стенки, включая цилиндры большого диаметра (изгибы трубы)
• Большинство конических стенок, например, деталь с закруглением переменного радиуса между дугами, которая была заключена в оболочку и преобразована в деталь из листового металла. ДеталиАспекты конструкции, которые объединены для разъяснения или отправки конструкции на обзор. Используйте инструменты на вкладке Detailing (Детализация), чтобы комментировать конструкции, создавать чертежные листы и просматривать изменения конструкции. Подробные параметры можно настроить в соответствии со стандартами или создать собственный стиль., сделанные с переходами между радиусами также стабильно разворачиваются.
• Z-образные изгибы и S-образные изгибы, даже если они соседствуют с цилиндрической или конической стенкой.
• Стенки, которые содержат соприкасающиеся с изгибом отверстия или включенные в объект, который включает изгиб.
• Детали с двойными стенками, которые содержат сложное разгибающееся ребро.

Разворачивание компонента из листового металла

1. Выберите грань компонента из листового металла с как минимум одним изогнутым соединением.

   Выбранная грань задает ориентацию развернутой конструкции. При выборе одной грани детали из листового металла кнопка Unfold (Развернуть) становится активной. Также можно щелкнуть правой кнопкой мыши и выбрать Unfold Part (Развернуть деталь) из контекстного меню.

2. Щелкните элемент Unfold (Развернуть) в группе Flat (ПлоскостьКонструктивная геометрия, состоящая из плоской поверхности. Плоскости можно использовать для эскиза 2D, сечения модели, нейтральной плоскости на эскизе.) на вкладке Sheet Metal (Листовой металл).



   Конические изгибы неидеальной формы будут выровнены приблизительно.



   Развернутая версия компонента отображается в новом окне Design (Конструктор) в виде сверху с общими размерами, как показано на рисунке ниже. Она также появляется в дереве структуры как развернутая деталь . Видимость развернутой детали в исходной конструкции в дереве структуры изначально установлена на Off (Выкл.). Развернутая деталь сохраняется как деталь конструкции.

   Общие размеры на развернутой детали определяются на основании ориентации сетки эскиза. Внутренний угол изгиба используется для расчета размеров. РазмерыЗначения или выражения, которые вводятся для точного управления во время создания или изменения конструкции. Можно проставить размер для каждого элемента от линий на эскизе до граней твердых тел. См. «Ординатные размеры», «Прогрессивные размеры», «Линейные размеры». этих двух зон граней отображаются автоматически.

   Изгибы включаются в список как объекты в дереве структуры для развернутой детали. Линии изгиба и размеры изгибов помещаются на слой Bends (Изгибы) с отключенной видимостью. Чтобы просмотреть линии изгиба, включите видимость на панели Layers panel (Слои).

   Если фаска распознается как форма, она разворачивается на основании значения Flatten form as (Сгладить форму как) в разделе Sheet Metal section of the Properties panel (Листовой металл панели Properties (Свойства)) для конструкции.

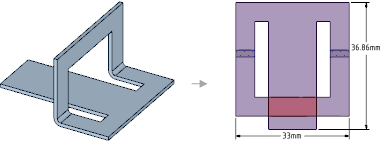

   Если развернутый компонент содержит конфликтующий геометрический элемент, этот конфликтующий геометрический элемент становится отдельной поверхностью в дереве структуры и выделяется красным, как показано на рисунке ниже. Ребро3D-объект, состоящий из отдельной внешней границы элемента. ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами., начерченная в 2D, становится ребром при вытягивании эскиза в 3D., которое препятствует разворачиванию, также выделяется.







   При сохранении развернутой детали из листового металла внутри компонента, открытие этого компонента в сборке отображает флажок и значок для развернутой детали в дереве структуры. Можно включать и выключать видимость развернутой детали из листового металла в окне конструктора развернутой детали.



Сворачивание развернутого элемента из листового металла

Чтобы свернуть стенки в развернутой детали, используется инструмент Fold Walls (Свернуть стенки).

1. Щелкните элемент Fold Walls (Свернуть стенки) в группе Flat (Плоскость) на вкладке Sheet Metal (Листовой металл).
2. (Дополнительно) Введите Bend Percentage (Процентное соотношение изгиба) на панели Options (Параметры), если хотите отогнуть стенку назад только частично.
3. Щелкните на слой Bends (Изгибы) (не стенку), чтобы отогнуть их назад

Выбор блока доступен для выбора слоя Bends (Изгибы), чтобы отогнуть их обратно.

Примеры

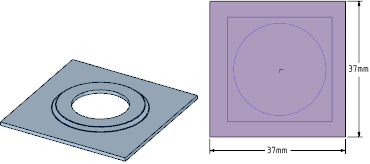

Разворачивание формы. Контуры показаны на развернутой детали на той стороне, на которой они были помещены. Отображаются только самые важные контуры форм. Контуры форм находятся на слое Bends (Изгибы), который по умолчанию скрыт.





Разворачивание загнутой формы.



Работа одновременно в развернутом и неразвернутом виде конструкции

Развернутый вид детали из металлического листа может быть помещен возле свернутого вида,чтобы можно быть одновременно работать в обеих видах. Изменения, внесенные в деталь в одном виде, отображаются в другом виде.

Можно использовать инструмент Pull (Вытягивание) для выполнения следующих изменений, которые будут отражаться в развернутом виде:

• Создание отверстий в плоских и цилиндрических стенках

• Вытягивать стенки, чтобы изменять их длину или ширину или вытягивать, чтобы изменять размеры отверстия

• Используйте размерные комментарии, которые автоматически создаются с развернутой деталью, чтобы изменять высоту или ширину стенки (см. анимированный пример ниже)

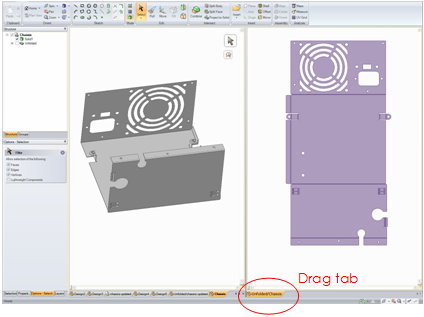

Чтобы поместить один вид рядом другим, щелкните и перетащите вкладку окна Design (Конструктор) и отпустите ее рядом с другим видом.





Примеры

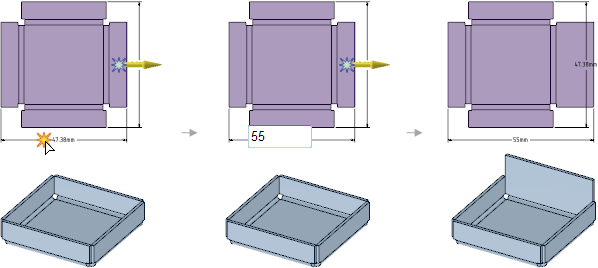

При использовании инструмента Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. и размерных комментариев для изменения высоты стенки на развернутой детали (на верху), изменения отражаются в свернутой детали (внизу).

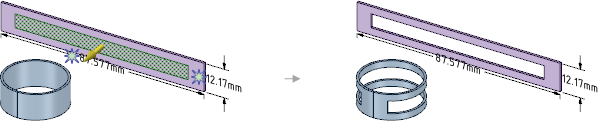

Использование инструмента Pull (Вытягивание) для создания отверстия в развернутом цилиндре также создает отверстие в свернутой детали.

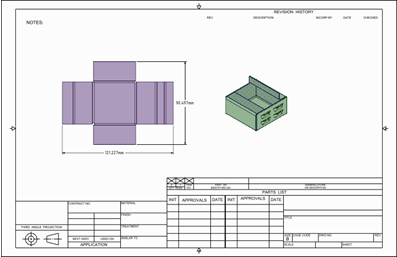

Создание вида развернутой детали на чертежном листе

1. Разверните деталь из листового металла на чертежном листе.

   Наведите мышку для просмотра развернутой детали.

2. Щелкните чертежный лист, чтобы поместить общий вида в этом месте.



Добавление размеров изгиба к развернутому виду

1. Выберите вид.
2. Меню правой кнопки мыши > Show Bend Dimensions (Отобразить размеры изгиба)
3. Убедитесь, что слой Bend Dimensions (Размеры изгиба) включен.

При включении этой функции все изменения, сделанные в модели, автоматически обновляют размеры изгиба на чертежном листе.



Экспорт развернутой детали в файл .dxf

1. Поместите необходимые размеры и примечания на развернутом виде с помощью инструментов на вкладке Detailing (Детализация).
2. Выберите на вкладке Display (Отображение) стиль графики Wireframe (КаркасРежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время. просмотра, при котором отображаются все ребра детали или сборки.).

   Этот шаг подготавливает модель к экспорту в файл .dxf и показывает окончательный вид изображения.

3. Выберите в меню программы SpaceClaim пункт Save As (Сохранить как) и выберите файлы AutoCADПрограммное приложение для моделирования и создания чертежей в 2D и 3D от компании Autodesk, Inc. DWGРодной формат чертежей в AutoCAD. Вы можете открывать и вставлять чертежи, детали и сборки. Чертежи можно вставлять как макеты. Вы можете экспортировать детали, сборки, чертежные листы и слайды 3D-разметки. — это родной формат файлов в AutoCAD, DXFФормат обмена чертежами. Формат файлов данных САПР, разработанный компанией Autodesk для обеспечения совместимости между AutoCAD и другими программами. Вы можете открывать и вставлять чертежи, детали и сборки. Чертежи можно вставлять как макеты. Вы можете экспортировать детали, сборки, чертежные листы и слайды 3D-разметки. — это формат обмена файлами, и DWF — это формат для публикации данных САПР. (*.dxf) как тип экспорта.

   Развернутая модель сохраняется в формате dxf 2D файла с включенными комментариями и может быть использована в производстве.
