Разделенные ребра

Инструмент Split Edges (Разделенные ребра) обнаруживает и объединяет совпадающие ребра, которые не задают границы новых граней.

Объединение разделенных ребер

Щелкните Split Edges (Разделенные ребра) в группе Fix (Доработка) на вкладке Repair (Исправление).

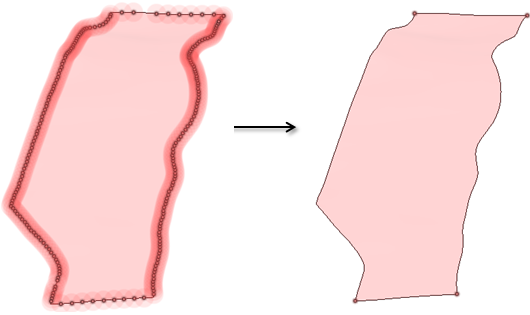

Инструмент автоматически обнаружит и выделит разделенные ребра, как показано на рисунке выше.
Выберите объекты для изменения:
- Используйте направляющую инструмента Select Problem (Выбрать проблему) для выбора подсвеченных зон, которые необходимо изменить. Курсор изменится на руку при перемещении указателя мыши на проблемную область. Эта направляющая инструмента включена по умолчанию.
- Используйте направляющую инструмента Select Geometry (Выбрать геометрию) для выбора ребер, которые не были обнаружены автоматически.
Используйте элементы управления в группе ленты Navigate (Навигация) для просмотра каждой проблемы по очереди перед их исправлением.
- Нажмите Next (Дальше) или Previous (Назад) для перехода от одной найденной проблемы к другой и их выделения.
- Выберите параметр Zoom to Fit (Адаптировать масштаб к размеру окна) для автоматического приближения проблемного места в области конструкции при нажатии кнопок Next (Дальше) или Previous (Назад).
Щелкните направляющую инструмента Complete (Завершить).

SpaceClaim объединит выделенные зоны.

Параметры

Maximum Length (Максимальная длина)

Задайте максимальную длину для поиска модели по разделенным ребрам, длина которых не превышает заданную длину.

Minimum Angle (Минимальный угол)

Используйте этот параметр для выявления на поверхности открытых ребер, которые близки к касательным. Открытое ребро — это ребро за пределами границ поверхности, которое не связано с другой поверхностью. Этот параметр должен быть включен для инструмента, чтобы искать грани.

На изображении ниже показан пример использования параметра Minimum Angle (Минимальный угол) для поиска ребер, которые близки к касательным. После исправления найденных ребер они становятся касательными в результате непрерывного их исправления.

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.

	Направляющая инструмента Select Problem (Выбрать проблему) включена по умолчанию. Эта направляющая инструмента позволяет выбрать проблемные области, автоматически найденные инструментом.
	Направляющая инструмента Select Geometry (Выбрать геометрию) позволяет выбрать точки, которые не были найдены автоматически. Удрживайте нажатой клавишу Ctrl, чтобы выбрать несколько точек, или используйте рамку выбора в области конструкции.
	Направляющая инструмента Exclude Problem (Исключить проблему) позволяет исключить области из выделения и фиксации.
	Направляющая инструмента Complete (Завершить) объединяет все выделенные зоны.
