Можно выбрать другую основную грань для одновременного создания дополнительной точки сварки на этой грани.

Добавление другой грани

1. Щелкните направляющую инструмента Select base faces (Выбрать основные грани).

2. Выберите нижнюю грань красной детали, расположенной в задней части конструкции:







3. Щелкните направляющую инструмента Select guiding edges (Выбрать направляющие ребра).

4. Выберите дальнее ребро основной грани:







   На вторую основную грань будет добавлена идентичная схема размещения точек сварки с теми же параметрами, что и у первой основной грани.

Завершение назначения мест точечной сварки

1. Щелкните направляющую инструмента Complete (Завершить), чтобы завершить назначение мест точечной сварки.

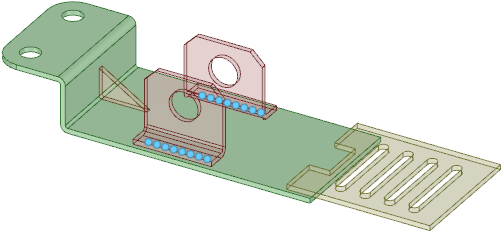

   Места точечной сварки отображаются в окне Design (Конструктор) в виде голубых точек:





   Стык точечной сварки также будет добавлен в дерево структуры:
