Erstellen einer Kugel

Mit dem Werkzeug kann schnell eine Kugel erstellt werden.

Kugel erstellen

Im Menü das Werkzeug auswählen.
(Optional) im Fensterbereich auf Kein Zusammenführen klicken, wenn die Kugel nicht mit vorhandenen Körpern zusammengeführt werden soll.
(Optional) Im Fensterbereich auf Ausschneiden klicken, um Material von Volumenkörpern zu entfernen, wenn diese die Kugel überlappen.
Klicken, um den Mittelpunkt der Kugel und die Ebene festzulegen, in der der Kugelradius maßlich bestimmt werden soll.

Durch Bewegen der Maus kann eine Vorschau der Kugel angezeigt werden. Die Kugelerzeugung funktioniert am besten, wenn der Cursor in der x-y-Richtung der Ebene bewegt wird, die mit dem ersten Klick angegeben wurde.
Klicken, um den Radius der Kugel festzulegen.

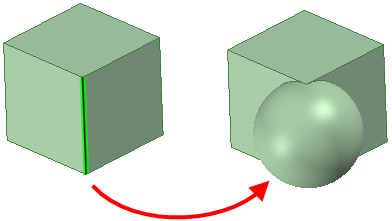

Kugel über einer Fläche oder Kante erstellen

Eine oder mehrere Flächen oder Kanten auswählen.
Im Menü das Werkzeug auswählen.

Eine Kugel wird erstellt, die mindestens die ausgewählten Flächen und/oder Kanten bedeckt.

Optionen

Im Rahmen des Werkzeugs stehen die folgenden Optionen zur Verfügung.

Hinzufügen	Material hinzufügen, um eine massive Kugel zu erstellen.
Ausschneiden	Material entfernen, wenn die Kugel ein anderes Objekt schneidet.
Kein Zusammenführen	Erstellt eine Kugel ohne Zusammenführen mit anderen Objekten, selbst wenn die Kugel ein vorhandenes Objekt schneidet.
Nur Körper auf der nahen Seite	Material nur auf der nahen Seite hinzufügen, wenn die Kugel ein anderes Objekt schneidet.

Beispiele

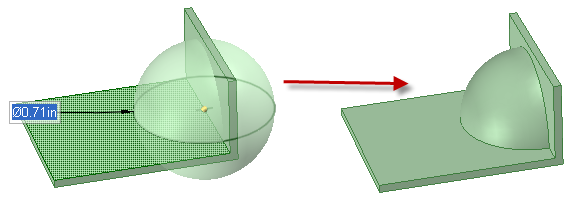

Hinzufügen von Kugelmaterial nur auf der nahen Seite einer dünnen Platzierungswandung mit der Option

Erstellen einer Kugel über einer Fläche oder Kante

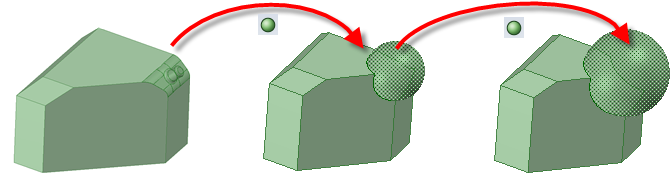

Flächen auswählen und das Werkzeug anklicken, um eine Kugel zu erstellen. Anschließend mehrmals das Werkzeug anklicken, um die ausgewählte Kugel zu vergrößern.
