Erweitern oder Strecken von Oberflächenkanten

Mit dem Werkzeug können die Kanten beliebiger Oberflächen erweitert oder gestreckt werden. Wird eine Kante erweitert, werden die angrenzenden Flächen beim Ziehen erweitert, ohne eine neue Kante zu erstellen. Beim Strecken einer Kante werden Kanten erstellt.

Die Kante einer Fläche erweitern oder strecken

Auf der Registerkarte im Menü auf Ziehen klicken. Die Werkzeughilfe auf der rechten Seite des Grafikfensters muss aktiv sein.
Die Außenkante einer Oberfläche auswählen.

drücken und klicken, um mehrere Kanten auszuwählen.
Auf den Zieh-Pfeil entlang der Oberfläche klicken, um die Kante zu verlängern. Tab drücken oder auf den anderen Zieh-Pfeil klicken, um die Kante in eine andere Richtung zu strecken.
(Optional) drücken und gleichzeitig auf die Ecke einer oder beider der benachbarten Kanten klicken, um ihren Einfluss nicht zu berücksichtigen.
In die Richtung des Zieh-Pfeils ziehen, um die Kante zu verlängern oder senkrecht zur alten Oberfläche eine neue Oberfläche zu erstellen.

Wenn nicht der richtige Zieh-Pfeil hervorgehoben ist, Tab drücken oder auf den gewünschten Zieh-Pfeil klicken.

Die natürliche Ziehrichtung einer Oberflächenkante liegt in der Ebene der Oberfläche.

Mit der Werkzeughilfe kann eine lineare Kante bis zu einer Fläche, Oberfläche, Kante oder bis zu einem Punkt gezogen werden. Wenn sich die Fläche oder Oberfläche nicht mit der gezogenen Kante schneidet, wird die Kante parallel zum ausgewählten Objekt gezogen.

Um die Streckung maßlich zu bestimmen, die gewünschte Distanz zum Strecken der Oberfläche während des Ziehvorgangs eingeben und Enter drücken.

Optionen

Im Rahmen des Werkzeugs stehen die folgenden Optionen zur Verfügung. Nachdem die Kante oder Fläche zum Ziehen ausgewählt wurde, können diese Optionen aus dem Fensterbereich ausgewählt werden, oder es kann mit der rechten Maustaste geklickt und dann aus der Mini-Toolbar ausgewählt werden.

Hinzufügen	Die Option nur zum Hinzufügen von Material auswählen. Beim Ziehen in eine abziehende Richtung ergibt sich keine Änderung. Diese Funktion kann mit anderen Ziehvorgängen kombiniert werden.
Ausschneiden	Die Option nur zum Entfernen von Material auswählen. Beim Ziehen in eine hinzufügende Richtung ergibt sich keine Änderung. Diese Funktion kann mit anderen Ziehvorgängen kombiniert werden.
Kein Zusammenführen	Führt Ziehvorgänge ohne Zusammenführen in anderen Objekten aus, selbst wenn das gezogene Objekt ein vorhandenes Objekt schneidet.
Komplett ziehen	Streckt eine Kante oder Fläche bis zur nächstgelegenen Fläche. Diese Option entspricht der Wirkungsweise der Werkzeughilfe Bis zu bis auf die Tatsache, dass die Fläche, bis zu der gestreckt wird, nicht ausgewählt wird. Wenn gedreht oder gezogen werden soll, auf diese Option klicken, um bis zur nächsten Fläche oder um 360° zu drehen, über den gesamten Pfad zu ziehen oder durch die ausgewählten Flächen eine Füll- und Verbindungsfläche zu erstellen.
Beide Seiten ziehen	Eine einzelne, abgetrennte Kante, eingedrückte Kante oder Oberfläche auswählen, dann auf diese Option klicken, um beide Seiten der Kante oder Oberfläche gleichzeitig zu ziehen.
Lineal	Diese Option auswählen und dann klicken, um ein auf die Ziehachse ausgerichtetes Lineal an einer Ankerecke oder -fläche anzubringen. Das Lineal kann zum maßlichen Bestimmen der Ziehbewegungen verwendet werden. Um ein Lineal zu erstellen, muss die Richtung festgelegt sein. Esc drücken, um die Linearbemaßung abzubrechen.
Bis zu	Zieht das Element so, dass es mit der Oberfläche des ausgewählten Körpers verknüpft oder durch die Auswahl hindurch bis zu einer Ebene gezogen wird. Diese Option befindet sich auf der Mini-Toolbar. Sie ist mit der Werkzeughilfe Bis zu identisch.
Kante strecken	Beim Ziehen einer Kante diese Option auswählen, um die Kante in eine Oberfläche zu strecken.

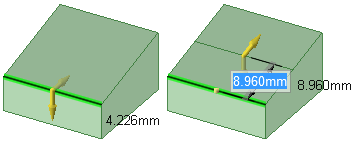

Kante kopieren	Beim Ziehen einer Kante diese Option auswählen, um eine Kopie der Kante zu erstellen.

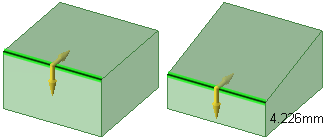

Kante schwenken	Beim Ziehen einer Kante diese Option auswählen, um die Kante entlang des ausgewählten Zieh-Pfeils zu schwenken.

Beispiele

Durch Ziehen einer Oberflächenkante zu einer anderen Kante wird ein Volumenkörper gebildet, wenn der Körper geschlossen wird.

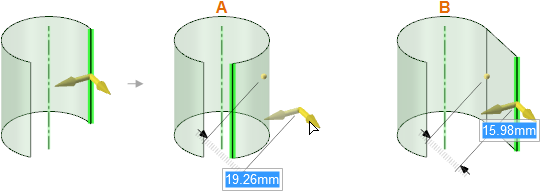

Durch Ziehen der Kante einer zylindrischen Oberfläche wird die Oberfläche entlang eines zylindrischen Pfades (A) erweitert, es sei denn, es wird gedrückt gehalten (B).

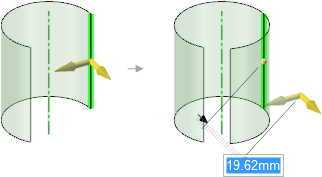

Wenn die Option Kein Zusammenführen ausgewählt wurde, wird beim Ziehen der Kante einer zylindrischen Oberfläche eine neue Kante erstellt.

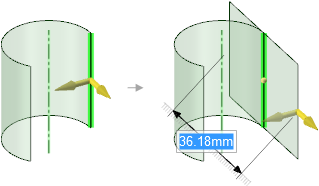

Wenn die Option Beide Seiten ausgewählt wurde und Strg gedrückt gehalten wird, wird beim Ziehen der Kante einer zylindrischen Oberfläche eine neue Flächentangente am Zylinder erstellt und von der Kante aus in beide Richtungen gestreckt.

Ziehen einer Kante mit der Option
