Schwenken und Ziehen von Volumenkörpern
Send Feedback

Mit dem Werkzeug können Volumenkörper geschwenkt und gezogen werden.

Volumenkörper ziehen

  1. Auf das Werkzeug klicken.

  2. Die zu verschiebende Fläche auswählen.

  3. Die Fläche mit dem Verschiebe-Werkzeug verschieben.

    Der Volumenkörper wird in der Verschieberichtung erweitert.

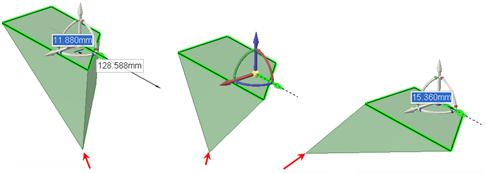

Volumenkörper schwenken

  1. Einen Konturzug auf dem Volumenkörper auswählen, der geschwenkt werden soll.

  2. Auf eine lineare Achse des Verschiebe-Werkzeugs klicken.

  3. (Optional) Auf die Werkzeughilfe und dann auf eine andere Ebene klicken, um die die Schwenkbewegung erfolgen soll.

  4. Ziehen, um den Volumenkörper um eine Ebene durch einen Punkt auf der Gegenseite des ausgewählten Konturzugs zu schwenken oder um den Volumenkörper um die Ebene zu schwenken, die mit der Werkzeughilfe ausgewählt wurde.

    Wenn das Werkzeug beim Schwenken eine flache oder zylindrische Fläche nicht beibehalten kann, wird eine Füll- und Verbindungsfläche erstellt.
