Der Modus Mit Polygon befindet sich im Menü des Werkzeugs im Menü auf der Registerkarte und des Werkzeugs im Menü auf der Registerkarte . Es kann auch mit der rechten Maustaste auf das Grafikfenster geklickt und Auswählen>Mit Polygon ausgewählt werden. Mit diesem Auswahlmodus werden alle Objekte in einem gezeichneten Polygon ausgewählt. Mit jedem Klicken wird ein neuer Startpunkt für die nächste Linie erstellt. So kann die Länge und der Winkel jeder Linie des Polygons gesteuert werden.
Diesen Modus verwenden, um ein Polygon um eine bestimmte Form oder ein Modellmerkmal, die oder das ausgewählt werden soll, zu zeichnen, z.B. eine Protrusion eine andere Form, die eindeutig identifiziert werden soll. Das Auswählen mittels einer Polygonform ist sinnvoll, wenn beispielsweise ein unregelmäßig oder winklig geformtes Teil oder eine Baugruppe ausgewählt werden soll.
Objekte mit einem Polygon auswählen
-
Das Werkzeug Mit Polygon auswählen.
-
(Optional) Den Typ der ausgewählten Objekte mithilfe von Auswahlfilter in der Statusleiste ändern.
Intelligent deaktivieren, um alle ausgewählten Objekttypen auszuwählen. Klicken, um die Typen der auszuwählenden Objekte auszuwählen oder zu löschen.
-
Auf die Punkte klicken, um ein Polygon um das Modellmerkmal herum zu zeichnen, das ausgewählt werden soll.
Beim Zeichnen der Polygonlinien werden die vorab ausgewählten Objekte hervorgehoben.
- Doppelklicken oder die Polygonlinien kreuzen, um die Auswahl abzuschließen.
Die Auswahl filtern

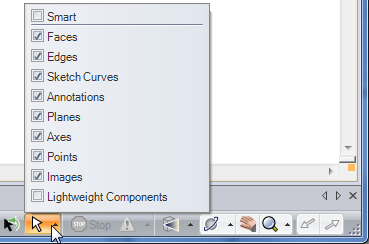

Die Auswahl mit dem Steuerelement in der Statuszeile filtern, wie in der Abbildung unten dargestellt. Mit der Option wird gesteuert, wie Objekte bei Verwendung eines der Auswahlmodi , , oder im Konstruktionsbereich ausgewählt werden:
-
Bei aktivierter Option wird nur das oberste aktivierte Element in der Liste ausgewählt, das sich derzeit im Auswahlbereich befindet.
-
Bei deaktivierter Option werden alle aktivierten Elemente in der Liste ausgewählt, die sich derzeit im Auswahlbereich befinden.
Bei einem Wechsel zu einem anderen Werkzeug werden die Filterauswahlen gespeichert, die Option ist jedoch aktiviert. Wenn die Option deaktiviert wird, werden die zuvor aktivierten Elemente ausgewählt.
Beispiel
Ein Polygon erstellen, um eine bestimmte Form auszuwählen.
