Verwenden von "Mit Ebene schneiden"
Send Feedback

Mithilfe mehrerer Ebenen kann die Konstruktion einfach beschnitten werden, so dass nur die Geometrie auf einer Seite einer Ebene oder auf der anderen angezeigt wird.

Für stehen folgende Optionen zu Verfügung:, Richtung umkehren und Verbund. Ebenen, Achsen und Beschriftungen werden nicht beschnitten.Die Abbildung unten veranschaulicht die Anzeige von Ebenen in verschiedenen Beschnittzuständen im Strukturbaum:



In der Standardeinstellung wird beim Erstellen einer Ebene im Strukturbaum ein schwarz umrandetes Symbol für eine sichtbare Ebene angezeigt. Die zu beschneidende sichtbare Ebene kann entweder im Strukturbaum oder im Grafikfenster ausgewählt werden. Anschließend zur Anzeige des Kontextmenüs von mit der rechten Maustaste auf eine beliebige Stelle im Strukturbaum oder Grafikfenster klicken.

Es könnenbis zu 10 Ebenen ausgewählt werden, um ein beschnittenes Volumen festzulegen. Zum Beschneiden ausgewählte Ebenen werden mit roter Begrenzung im Grafikfenster angezeigt.

Bei der Entwicklung eines Modells kann auch mit Mit Volumen schneidengearbeitet werden, um ein kugelförmiges Schnittvolumen um ein Objekt zu erstellen, so dass ein bestimmter Bereich, ein bestimmtes Element oder ein bestimmter Abschnitt der Konstruktion selektiv isoliert werden kann.

Konstruktion mit einer oder mehreren Ebenen schneiden

  1. Eine Ebene auswählen oder bei gedrückter Strg-Taste mehrere Ebenen auswählen.

  2. Mit der rechten Maustaste klicken und mit dem Mauszeiger auf zeigen, um das gesamte Kontextmenü anzuzeigen.

  3. D ie folgende Option auswählen: Beschneiden.

Die beschnittenen Ebenen werden mit roter Umrandung angezeigt. Die Symbole im Strukturbaum werden aktualisiert. Solange die Ebenen ausgewählt sind, können die Werte im Fensterbereich bearbeitet werden.

Zum Wiederherstellen der Konstruktionsansicht mit der rechten Maustaste auf die Ebene klicken und erneut auswählen.

In der Standardeinstellung werden beim ersten Festlegen eines Beschnitts eine oder mehrere Ebenen automatisch durch eine "Und"-Operation kombiniert. Auf diese Weise können das Innere von zwei parallelen Ebenen oder das Innere von 3 Paaren paralleler Ebenen isoliert werden (eine der am häufigsten verwendeten Einsatzmöglichkeiten dieser Funktion).



Betrachtungsrichtung der Schnittansicht mit einer oder mehreren Ebenen umkehren

  1. Mit der rechten Maustaste auf eine Ebene klicken und mit dem Mauszeiger auf zeigen, um das gesamte Menü anzuzeigen.

  2. D ie folgende Option auswählen: Richtung umkehren.

Die Geometrie der Konstruktion wird umgedreht, so dass die andere Seite der Ebene dargestellt wird. Um zur ursprünglichen Ansicht des Schnitts der Konstruktion zurückzukehren, mit der rechten Maustaste auf die Ebene klicken und erneut Richtung umkehren auswählen.

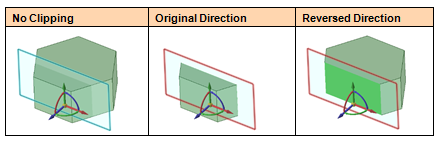

Um die Richtung der Ebene anzuzeigen, auf das Werkzeug klicken. Der blaue Pfeil auf dem Werkzeug zeigt die positive Richtung der Ebene an. Die umgekehrte Richtung ist die entgegengesetzte Richtung des blauen Pfeils des Werkzeugs , wie nachfolgend veranschaulicht:



Durch Auswählen mehrerer Ebenen zum Beschneiden werden diese zu einem "Oder"-Satz hinzugefügt. Bei einer Gruppe von Ebenen (2 oder mehr) kann auch mit der rechten Maustaste geklickt und anschließend im Kontextmenü von die Option Verbund ausgewählt werden. Diese Option ist im Grunde eine "Oder"-Operation, die eine Ebenengruppe definiert, die mit den anderen Ebenen verbunden werden soll. Nachdem eine Gruppe von Ebenen definiert und verbunden wurde, wird der Verbundsatz an den Anfang des logischen Satzes gesetzt, und die anderen Ebenen folgen mit ihrem "Und"-Standardzustand.

Es können beispielsweise 3 Ebenen ausgewählt und diese logischen Sätze abgerufen werden, wie in der folgenden Abbildungstabelle dargestellt:

·         A und B und C, Standardeinstellung (zeigt 1/8 des Modells)

·         (A oder B) und C, wobei A und B verbunden sind (zeigt 3/8 des Modells)

·         (A oder C) und B, wobei A und C verbunden sind (zeigt andere 3/8 des Modells)

·         (B oder C) und A, wobei B und C verbunden sind (zeigt andere 3/8 des Modells)

·         A oder B oder C, wobei A und B und C verbunden sind (zeigt 7/8 des Modells)

Einen Verbund zwischen Ebenen erstellen

  1. Die Strg-Taste gedrückt halten und mehrere Ebenen auswählen.

  2. Mit der rechten Maustaste auf eine Ebene klicken und mit dem Mauszeiger auf zeigen, um das gesamte Menü anzuzeigen.

  3. D ie folgende Option auswählen: Verbund.

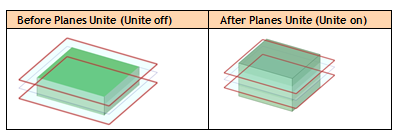

Die folgenden Abbildung zeigt den Verbund von zwei Ebenen. Sätze von parallelen Ebenen behalten das Material standardmäßig innen:

Wenn ein Modell mit beschnittenen Ebenen gespeichert und mit dem Modell in verschiedenen Beschnittebenenzuständen in mehreren Grafikfensterebenen gearbeitet wird, wird der Beschnittzustand der einzelnen Ebenen des Modells pro Fenster mit dem Modell gespeichert. Wenn zwischen Fensterbereichen gewechselt wird, aktualisiert sich der Strukturbaum mit dem Beschnittzustand der einzelnen Ebenen im aktiven Fensterkontext.
