Vous pouvez utiliser l'outil Déplacer pour faire pivoter ou tirer un solide.

Pour tirer un solide

1. Cliquez sur l'outil Déplacer.

2. Sélectionnez la face que vous souhaitez déplacer.

3. Utilisez la poignée de déplacement pour déplacer la face.

   Le solide est étendu dans la direction du déplacement

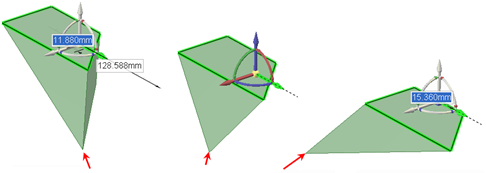

Pour faire pivoter un solide

1. Sélectionnez le contour d'une arête du solide que vous souhaitez faire pivoter.

2. Cliquez sur un axe linéaire de la poignée de déplacement.

3. (Facultatif) Cliquez sur le guide d'outil Pivot et cliquez sur un autre plan autour duquel le faire pivoter.

4. Faites glisser le curseur pour faire pivoter le solide sur un plan tracé sur un point opposé du contour d'arête sélectionné ou sur le plan sélectionné avec le guide d'outil Pivot.

   Si la poignée de déplacement ne peut pas maintenir une face cylindrique ou plane lors du pivotement, une face lissée sera créée.





---
