L'outil Style de rendu, dans le groupe Style de l'onglet Affichage, vous permet de modifier le rendu des faces des solides. Vous avez le choix entre une finition brillante réfléchissant la lumière (Métallique), une finition mate (Plastique), une finition esquissée (Brossé) ou une finition hachurée (Hachuré). L'affectation de différents styles de rendu à un modèle vous permet de mieux visualiser les pièces, assemblages ou composants à mesure que vous développez votre conception.

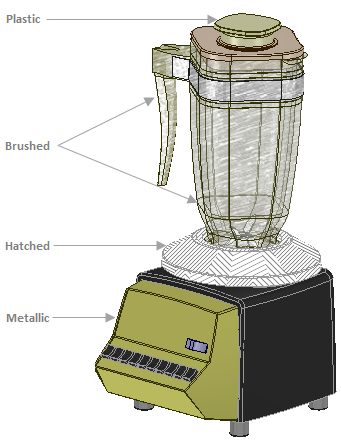

Dans les illustrations ci-dessous, les quatre styles de rendu sont utilisés : le dessus de la carafe est défini sur le style Plastique. La poignée et la carafe sont définies sur Brossé. La base des lames est définie sur Hachuré et la base de la carafe, sur Métallique.

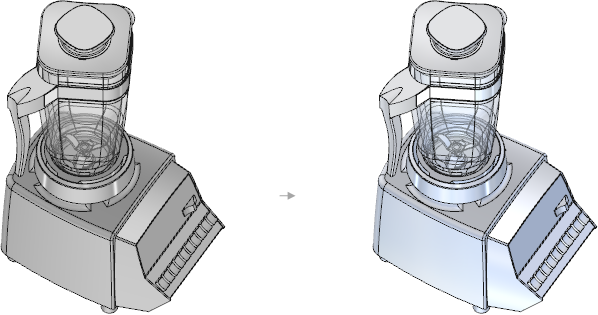

Dans l'image ci-dessous, le mode d'affichage Normal est affiché à gauche et le mode Rendu rapide à droite. Le mode normal utilise une seule source de lumière, tandis que le rendu rapide utilise plusieurs lumières et réfléchit un arrière-plan représentant du ciel et des nuages sur les surfaces pour leur donner plus de profondeur et d'intérêt.
Pour modifier le style de rendu d'un solide ou d'une surface
-
Sélectionnez le solide ou la surface.
-
Cliquez sur
Style de rendu dans le groupe Style de l'onglet Affichage.Cette icône change pour refléter la configuration actuelle, mais apparaît toujours comme une sphère ombragée.
-
Sélectionnez Hachuré, Brossé,Métallique ou Plastique pour appliquer ce style de surface à la surface ou au solide sélectionné.
Pour afficher des objets à l'aide du rendu rapide
Appuyez sur Ctrl + Maj + R pour activer ou désactiver le rendu rapide.
Utilisation du rendu KeyShot
Après avoir installé Keyshot ™v2.2 v3.0 , DesignSpark Mechanical récupère automatiquement, lors de chaque démarrage, les aperçus et matériaux KeyShot installés pour vous proposer les matériaux de rendu les plus récents disponibles.
Le rendu avec Keyshot ™ est désormais possible sur les composants d'assemblage légers . Les composants légers sont une représentation exclusivement graphique d'une conception ; seules les informations graphiques du composant sont chargées. Le rendu de conceptions à l'aide de composants légers permet de réduire l'utilisation de la mémoire et la taille de fichier, d'où une amélioration de la vitesse et des performances de DesignSpark Mechanical.
Le rendu avec Keyshot ™ est désormais possible sur les objets avec maillage . Si vous ne disposez pas de suffisamment de RAM, certains objets très volumineux peuvent ne pourront être chargés que sous la forme d'objets maillés. Le rendu d'objets avec maillage permet de réduire l'utilisation de la mémoire et la taille de fichier, d'où une amélioration de la vitesse et des performances de DesignSpark Mechanical.
