Le mode Utilisation du polygone est accessible à partir du menu figurant sous l'outil Sélectionner dans le groupe Edition du ruban de l'onglet Conception, ainsi que sous l'outil Sélectionner, dans le groupe Edition de l'onglet Tôle. Vous pouvez également cliquer avec le bouton droit dans la fenêtre de conception et choisir Sélectionner>Utilisation du polygone. Ce mode de sélection vous permet de sélectionner tous les objets situés à l'intérieur d'un polygone créé. À chaque clic, un nouveau point de départ est créé pour la ligne suivante. Vous contrôlez la longueur et l'angle de chaque ligne de polygone créée.
Utilisez ce mode pour dessiner autour d'une caractéristique du modèle ou d'une géométrie spécifique que vous souhaitez sélectionner ; par exemple, une protrusion d'une autre géométrie que vous voulez clairement identifier. L'utilisation d'un polygone pour la sélection est concevable lorsque vous essayez, par exemple, de sélectionner une pièce de forme irrégulière ou angulaire, ou un assemblage de pièces.
Pour sélectionner des objets à l'aide d'un polygone
-
Sélectionnez l'outil Utilisation du polygone.
-
(Facultatif) Utilisez le Filtre de sélection dans la barre d'état pour modifier le type des objets qui seront sélectionnés.
Désélectionnez Intelligent pour sélectionner tous les types d'objets sélectionnés. Cliquez pour sélectionner ou effacer les types d'objets de votre choix.
-
Cliquez sur des points pour tracer un polygone autour de la caractéristique du modèle à sélectionner.
Lorsque vous tracez les lignes de polygone, les objets sélectionnés sont mis en surbrillance étant donné qu'ils sont présélectionnés.
- Pour terminer la sélection, double-cliquez sur les lignes de polygone ou faites-les se croiser.
Filtrer votre sélection

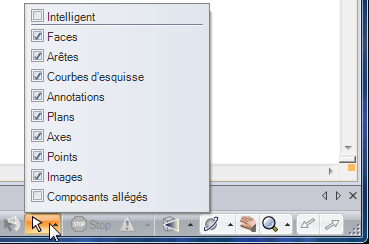

Filtrez la sélection à l'aide de la commande Filtrer la sélection dans la barre d'état (voir image ci-dessous). L'option Intelligent contrôle le mode de sélection des objets lorsque vous utilisez les modes de sélection Boîte, Lasso ou Pinceau pour sélectionner des objets dans la zone de conception :
-
Le fait de cocher l'option Intelligent sélectionne uniquement l'élément coché le plus élevé dans la liste actuellement dans la boîte de sélection.
-
Le fait de décocher l'option Intelligent sélectionne tous les éléments cochés de la liste actuellement dans la boîte de sélection.
Lorsque vous passez à un autre outil, les sélections de filtrage sont mémorisées mais l'option Intelligent est activée. Si vous désactivez l'option Intelligent, les options précédemment cochées sont sélectionnées.
Exemple
Création d'un polygone pour effectuer une sélection autour d'une géométrie spécifique.
