ミラー関係の作成
Send Feedback

[デザイン] タブの [挿入] リボングループで [ミラー] ツールを使用し、[移動] ツールで移動できる任意のジオメトリをミラーします。2 面の間にミラープレーンを挿入して、一緒に編集できるように 2 面を関連付けることができます。ソリッド、サーフェス、面、またはカーブをミラープレーンの一方の側から他方の側にコピーできます。

スケッチモードや横断面モードを終了させなくても、カーブ、点、軸をミラーできます。カーブをミラーする場合、そのジオメトリに変更を加えても他方の側には継承されません。

面に機能のパターンが存在するソリッドをミラーすることができます。そのパターンは両側で更新されます。ソリッドをミラーする前にパターンを作成する必要があります。

ミラーを使用して形状を作成すると、そのプレーンはその後もミラーとして残ります。ミラー関係は、他の 2D および 3D ツールを使用してデザインを編集する場合にも維持されます。

ストラクチャーツリーでは、ミラーコンポーネントにミラーアイコンが表示され、エクスポートされてもミラー関係が維持されます。

ミラーされたオブジェクトは、元のオブジェクトと同じレイヤに作成されます。ミラーされた点では、そのミラー関係は保持されません。

オブジェクトをミラーするには

  1. (オプション) [挿入] グループの [プレーン] ツールを使ってミラーとして使用したいプレーンを作成し、[移動] ツールでこれを配置します。

  2. [挿入] グループで [ミラー] をクリックします。

    [ミラープレーンを選択] ツールガイドが有効になります。

  3. ミラーとして使用するプレーンを選択します。

    ミラーによって作成されるジオメトリをプレビューするには、デザインのオブジェクト上にマウスカーソルを合わせます。

  4. ミラーを作成するオブジェクトをクリックします。

    デザイン中のオブジェクトをクリックするか、ストラクチャーツリーでコンポーネントをクリックできます。

Showポイント

  1. [ミラー] ツールをクリックします。

  2. ミラーを作成するプレーンを選択します。

  3. ミラーを作成するオブジェクトをクリックします。

ツールガイド

[ミラー] ツール内には、ミラープロセスを実行するのに役立ついくつかのツールガイドがあります。

[ミラー面の選択] ツールガイドはディフォルトで有効になっています。ミラーとして使用する面またはプレーンを選択します (このツールガイドを使用して、すでにミラープレーンが選択されている場合に別のミラープレーンを選択して使用することもできます)。

[ボディのミラー] ツールガイドは、ミラー面またはプレーンを選択すると自動的に有効になります。ミラーによって作成されるソリッドをプレビューするには、デザインのソリッド上にマウスカーソルを合わせます。ソリッドをクリックしてミラーを作成します。

ミラーとして使用する面またはプレーンを選択したら、[ミラー面] ツールガイドを使用して、ミラーする面を選択します。面上にマウスカーソルを合せてこれを選択すると、ミラーによって作成される面がプレビューされます。面をクリックしてミラーを作成します。

2 つの面間にミラープレーンを作成するには、[ミラーの設定] ツールガイドを使用します。この 2 つの面のみが、ミラーによる影響を受けます。複数の面の間で関係を作成するには、Ctrl キーを押しながら面を選択し、続いてミラープレーンを選択します。ミラープレーンから等距離にある同一面が自動的に検出されます。

面間のミラー関係を削除するには、[ミラー削除] ツールを使用します。ミラー関係のある面を選択したり、ボックス選択で任意の数のミラーペアを選択したりできます。

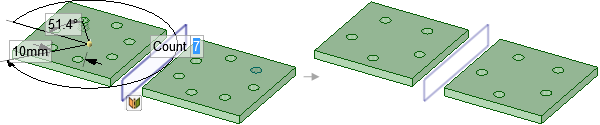

機能のパターンを持つソリッドのミラー。片側のカウントが 7 から 5 に変わると、ミラーされたソリッドが更新されます。

スケッチされた円のミラー。この円を変更しても、ミラーされた円のジオメトリは変更されません。
