TraceParts のダウンロード
Send Feedback

多数のモデルパーツを提供する TraceParts Web に、DesignSpark Mechanical から直接接続できます。このサービスは、有効な DesignSpark Mechanical ライセンスを取得してる場合、無料で利用できます。

TraceParts Web からパーツをダウンロードするには

  1. [デザイン] タブの [挿入] グループにある [ ファイル] ツールから、[TraceParts Web] を選択します。
  2. Web ページの左側にあるカテゴリからパーツを選択します。

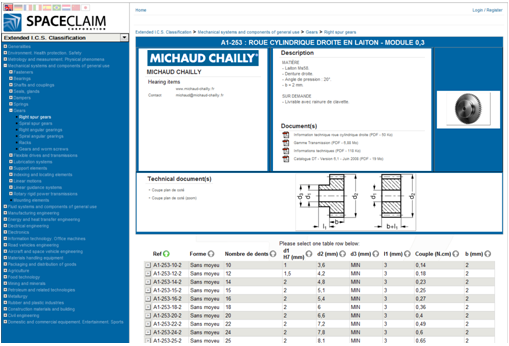

    説明、PDF ドキュメント、および利用できるパーツサイズとともに、技術図面が表示されます。

  3. ダウンロードするパーツと CAD フォーマット (2D AutoCAD、3D Acis 6.3、または 3D DesignSpark Mechanical) を選択し、[カートに入れる] をクリックします。

    TraceParts は、カートがページの上部に表示されたページに移動します。

  4. (オプション) [version for CAD direct export (CAD ダイレクトエクスポートのバージョン)] または [2009+] を選択します。
  5. パーツがカートに追加されたら、[ダウンロード] をクリックします。
  6. Zip ファイルを開くか保存するかを選択し、[OK] をクリックします。

    Zip ファイルがローカルマシンにダウンロードされます。 ファイルを解凍し、パーツの scdoc とテキストファイルを抽出します。その後で、DesignSpark Mechanical でパーツを開くことができます。
