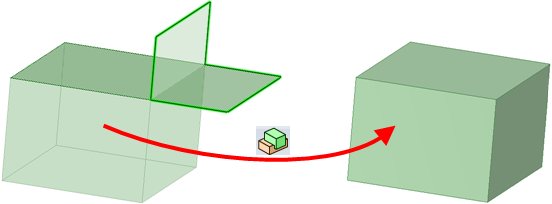

[組合せ] ツールを使用してサーフェスをマージできます。サーフェスはマージするエッジを共有する必要があります。サーフェスが体積を囲んでいる場合に [組合せ] ツールを使用すると、閉じた体積をソリッドに変換して余分な部分をトリムする作業をすばやく行うことができます。
サーフェスを操作していると自己交差したサーフェスになることがありますが、場合によっては残ったサーフェスでソリッドを作成しなければならないことがあります。
エッジを共有するサーフェスをマージするには
-
[分割結合] リボングループから [組合せ] ツール
を選択します。 -
最初のサーフェスをクリックします。
-
Ctrl キーを押しながら 2 番目のサーフェスをクリックして、最初のサーフェスとマージします。
2 番目のサーフェスは最初のサーフェスの色と表示のプロパティを継承します。ストラクチャーツリーにマージ結果が表示されます。
体積を囲むサーフェスをマージするには
-
ボックス選択を使用して、囲まれた領域を形成するために交差するサーフェスを選択します。
-
[分割結合] リボングループから [組合せ] ツール
を選択します。囲まれた領域はソリッドになり、ストラクチャーツリーの最上段に表示されるマージされたサーフェスの色と表示のプロパティを継承します。ストラクチャーツリーにマージ結果が表示されます。
自己交差した 1 つのサーフェスからソリッドを作成するには
-
[編集] グループで [選択] ツールをクリックします。
-
サーフェスのセットの黒く表示された「開いている」エッジを選択します。
-
[組合せ] ツールをクリックします。
自己交差したサーフェスを修正するには
-
[編集] グループで [選択] ツールをクリックします。
-
エッジループをダブルクリックします。
-
[組合せ] ツールをクリックします。
例

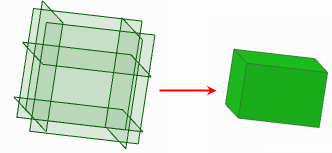

[組合せ] ツールでボックス選択と組合せを行った、体積を囲む 6 つのサーフェス

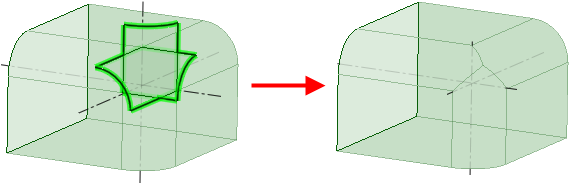

[組合せ] ツールを使用した、自己交差したサーフェスの修正
Ctrl キーを押しながらサーフェスの開いているエッジループを選択し、次いで [組合せ] ツールでサーフェスを閉じます。
