[面の調整] により面またはサーフェスを編集することで、そのサーフェスジオメトリを変更できます。このツールは、3D モードまたは図面で使用できます。
[面の調整] ツールで編集を行うと、基本的な面の (複雑さ) が自動的に増加されます。そうすることで、編集プロセスが円滑かつシームレスに処理されるため、追加するカーブも滑らかになります。
制御点を使用してサーフェスを変更すると、サーフェスの自己交差がチェックされます。変更により自己交差するサーフェスが作成されると、エラーメッセージが表示されます。
[選択] パネルに選択を保存し、その選択に制御点が含まれている場合、この選択をロードすると [面の編集] タブが自動的に開きます。
面を調整するには
-
[デザイン] タブの [編集] グループで
[面の調整] をクリックします。リボンバーに [面の編集] タブが表示されます。
-
以下の編集方法を選択します。
-
[制御点]: 面またはサーフェスの制御点が表示され、移動可能になります。
-
[制御カーブ]: 面またはサーフェスの制御カーブが表示され、移動可能になります。
-
[ブレンドカーブ]: ブレンドとして再作成可能な面またはサーフェスを編集します。
-
[スイープカーブ]: スイープにより作成された面またはサーフェスを編集します。
-
-
面上の制御点または制御カーブを選択します。
Ctrl キーを押したまま、またはボックスを描くことで、複数の点またはカーブを選択できます。
-
(オプション) [選択] グループの制御方法を使用すると、選択を展開または縮小できます。
[デザイン] ウィンドウでは U 方向は青い線を示し、赤い線は V 方向を示します。
-
または
をクリックすると、選択を展開できます。U (青) または V (赤) 方向の全ての点も含まれます。 -
または
をクリックすると、選択を展開できます。U (青) または V (赤) 方向の次の点も含まれます。 -
または
をクリックすると、U (青) または V (赤) 方向の点 1 つごとに選択を削除できます。
-
-
ツールを選択して面またはサーフェスを編集します。
-
(オプション) 面の調整の表示オプションを選択します。
-
[サーフェスツールを閉じる] をクリックしてタブを閉じ、編集セッションを終了します。

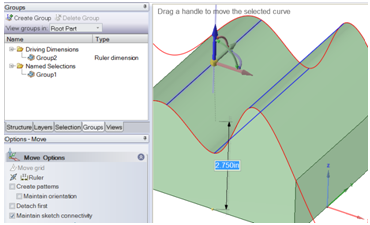

グループを作成して制御カーブを変更するには
グループを作成して、制御カーブを変更できます。作成するグループには、カーブを編集して変更できる定規寸法が表示されます。
