[デザイン] タブの [編集] グループにある [プル] ツールを使用して、2 つ以上のエッジ間のブレンドを行うことができます。 ブレンドする場合はエッジのガイドカーブを選択します。

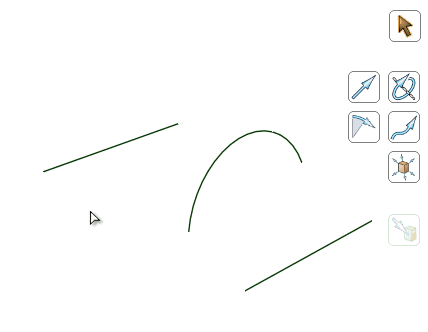

エッジ間のブレンドを行うには

1. [デザイン] タブの [編集] グループで [プル] をクリックします。

   [選択] ツールガイドはディフォルトで有効になっています。

2. 最初のカーブまたはエッジを選択します。

3. Ctrl キーを押しながら 2 番目のカーブまたはエッジを選択します。

   プルモードが ブレンドに切り変わり、[ブレンドオプション] パネルが開きます。

   ブレンドプレビューが、最初の 2 つのエッジの間に表示されます。

4. (オプション) ブレンドのガイドとして使用するエッジまたはカーブを Alt キーを押しながらクリックします。ガイドカーブはすべてのブレンドプロファイルに接触していなければなりません。

5. カーブまたはエッジを必要なだけ選択します。

6. (オプション) 以下のいずれかのオプションを選択してブレンドを変更します。

   • 回転ブレンド: ブレンドの作成中に可能な限り円筒および円錐が生成されます。共通の軸周りを回転する位置にあるエッジを選択しておく必要があります。

   • 全周ブレンド: ブレンドが全周囲で実施されます。共通の軸周りを回転する位置にあり、180 度より大きい円弧を形成する 3 つ以上のエッジを選択しておく必要があります。

   • ルールドセクション: 3 つ以上のカーブまたはエッジ間でブレンドした際に、直線エッジが作成されます。

   • ローカルガイド: 選択したガイドカーブがその近隣のエリアだけに影響を与えます。

   • クロックガイド: 頂点ではなくエッジを通る、またはエッジで終わるブレンドエッジが、エッジに沿って等間隔に配置されます。



     クロックガイドがチェックされていない場合                                   クロックガイドがチェックされている場合

7. をクリックするか、[オプション] パネルまたはミニツールバーから [最後まで] を選択して、ブレンド面を作成します。

スプライン間のブレンドが自己交差することになる場合は、そうならないようにするためにスプラインがわずかに変更されます。

正接の追加

Alt キーを押しながら隣接する面を選択することにより、それらの面に対して正接となるようにブレンドを作成します。



スイープブレンド

スイープブレンドとは、ローカルガイドの影響を受けていない 2 つ以上のエッジ間のブレンドのことです。ブレンド全体が、下図に示すとおり、ガイドカーブに沿ってスイープします。



[ローカルガイド] オプションを選択すると、ガイドカーブは、ブレンドに対して局所的効果を与えるようになります。

スイープブレンドはスイープとは異なります。スイープブレンドでは少なくとも 2 つのプロファイルが必要ですが、スイープではプロファイルを 1 つだけ使用します。 スイープでは、パスに沿った断面、またはエンドキャップでの断面の方向と角度に対するコントロールが制限されます。というのは、そうした方向と角度は常に、プロファイルをパスに沿ってスイープすることによって決まるからです。

スイープブレンドでは、終点およびパス (ガイドカーブ) に沿った個々の点で、断面の形状と方向を明示的に指定します。

ガイドカーブを複数選択すると、ブレンドの最終形をコントロールできる度合いが大きくなります。各ガイドカーブは、プロファイル内エンティティのうち、自分に最も近いエンティティに影響を与えます。ガイドカーブ間の頂点の位置は、隣接するガイドカーブでブレンドされたカーブによってコントロールします。

例





---
