[プル] ツールを使用して 2 つ以上の面の間のブレンドを行うことができます。ブレンド面は可能であれば、自動で分析ジオメトリに簡略化されます。

ブレンドを作成した後は、[面の調整] ツールを使用してブレンドサーフェスまたはブレンド面を編集できます。

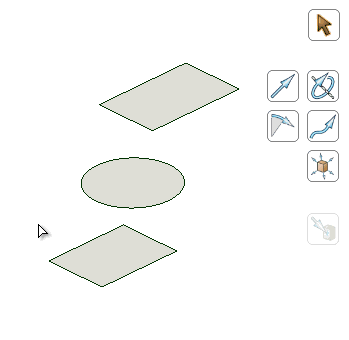

2 面間のブレンドを行うには

1. [デザイン] タブの [編集] グループで [プル] をクリックします。

   [選択] ツールガイドはディフォルトで有効になっています。

2. 最初のサーフェスまたは面を選択します。

3. Ctrl キーを押しながら 2 つ目のサーフェスまたは面を選択します。

   プルモードがブレンドに切り変わり、[ブレンドオプション] パネルが開きます。

   ブレンドプレビューが、最初の 2 つの面の間に表示されます。ブレンドサーフェスは開始面のエッジの正接から始まり、終了面のエッジの正接で終了します。Alt キーを押しながらこれらの面をクリックすることで、正接方向を反転することもできます。



4. (オプション) ブレンドのガイドとして使用するエッジまたは線を Alt キーを押しながらクリックします。ガイドカーブはすべてのブレンドプロファイルに接触していなければなりません。

5. 引き続き、サーフェスまたは面を選択します。

6. (オプション) 以下のいずれかのオプションを選択してブレンドを変更します。

   • 回転ブレンド: ブレンドの作成中に可能な限り円筒および円錐が生成されます。共通の軸周りを回転する面が選択されている必要があります。

   • 全周ブレンド: ブレンドが全周囲で実施されます。共通の軸周りに回転し、180 度より大きい円弧となる 3 つ以上の面が選択されている必要があります (半径が等しい 3 つの円の面間でブレンドすると、トーラスが作成されます)。

   • ルールドセクション: 3 つ以上のサーフェスまたは面の間にプルした際に、直線エッジが作成されます。

   • ローカルガイド: 選択したガイドカーブがその近隣のエリアだけに影響を与えます。



     チェックされている場合             チェックされていない場合

   • クロックガイド: 単純に頂点から頂点に変換されるのではなく、ガイドカーブの向きが面のエッジに対して相対的に調整されます。



            クロックガイドがチェックされていない場合                           クロックガイドがチェックされている場合

7.  をクリックするか、[オプション] パネルまたはミニツールバーから [最後まで] を選択して、ブレンド面を作成します。

特定の方向に沿って面に対するブレンドサーフェス正接を作成するには





---
