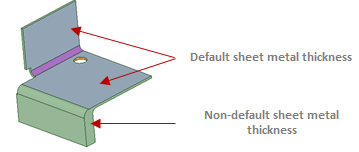

[変換] ツールを使用してボディをシートメタルに変換する場合、または既存のシートメタルボディを使用する場合には、ディフォルトのシートメタルの板厚によって分離されたシートメタル面だけが青で表示されます。厚さがディフォルト値と異なるシートメタル (下図参照) は青で表示されません。
デザインをシートメタルに変換したら、[シートメタル] タブの [インポート] リボングループで [識別] ツールを使用して、フォーム、ヘム、ジョグル、ビード、ノッチ、ガセットなどのシートメタルのジオメタリを呼び出すことができます。
[選択] > [ボックス選択]を使用してシートメタルジオメトリを識別することもできます。ボックス選択では、事前に識別されたシートメタルジオメトリの前面と背面が選択されます。
自動で識別されるジオメトリもあれば、手動で割り当てる必要のあるジオメトリもあります。ジオメトリが識別されたら、ハイライト色が変更されてシートメタルオブジェクトを示します。
変換されたシートメタルパーツのオブジェクトは、識別しないと展開できません。
シートメタルのジオメトリを識別するには
-
[シートメタル] タブの [インポート] グループで
[識別] ツールをクリックします。
識別されたジオメトリは、赤でハイライトされます。
-
必要に応じて以下の各ツールガイドを識別します。
-
フォーム: [フォーム] ツールガイドをクリックし、詳細を選択してフォームとして識別し、[完了] ツールガイドをクリックします。
-
ヘム: [ヘム] ツールガイドをクリックし、[ヘム] ツールからオプションを選択して、ベンドを選択してヘムとして識別し、[完了] ツールガイドをクリックします。
-
ジョグル: [ジョグル] ツールガイドをクリックし、2 つのベンドを選択してジョグルとして識別し、[完了] ツールガイドをクリックします。
-
ビード: [ビード] ツールガイドをクリックし、面を選択してビードとして識別し、[完了] ツールガイドをクリックします。
-
ノッチ: [ノッチ] ツールガイドをクリックし、[ノッチ] ツールからオプションを選択して、頂点または厚みエッジを選択してノッチとして割り当て、[完了] ツールガイドをクリックします。
-
ガセット: [ガセット] ツールガイドを選択し、面の 1 つを選択してガセットとして識別し、[完了] ツールガイドをクリックします。
-
ポイント
Ctrl キーを押しながらクリックして複数のオブジェクトを識別します。
Enter キーを押すかオブジェクトをダブルクリックして識別を完了します。
下図に示すように、[シートメタル] タブの [表示] グループにある [ハイライト] ドロップダウンから [全て]、またはその他のオプションを選択します。
例
フォームの自動識別。 |
![]() |
ヘムの自動識別。 |
![]() |
2 つのベンドを選択してジョグルを識別。 |
![]() |
前面と背面を選択してビードを識別。 |
![]() |
厚みエッジを選択してノッチを識別。 |
![]() |
ガセットの自動識別。 |
![]() |

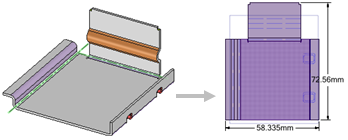

ジオメトリを識別した後のシートメタルデザインの展開。 |
![]() |
ツールガイド
|
[フォーム] ツールガイドを使用して、パーツに形成されたシートメタルの細部を検索して識別します。 |
|
[ヘム] ツールガイドを使用してヘムを検索して識別します。 |
|
[ジョグル] ツールガイドを使用してジョグルを検索して識別します。 |
|
[ビード] ツールガイドを使用してビードを検索して識別します。 |
|
[ノッチ] ツールガイドを使用してノッチを検索して識別します。 |
|
[ガセット] ツールガイドを使用する |
|
[完了] ツールガイドを使用して各識別を完了します。 |
