シートメタル面の割り
Send Feedback

[シートメタル] タブの [作成] グループで [割り] ツールを使用して、シートメタル面を分割し、部分リップを作成します。

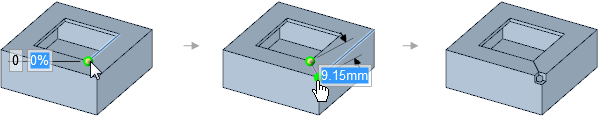

[割り] ツールと [2 つのカッターポイントを選択] ツールガイドを使用し、いずれかまたは両方の点に対するコーナーを選択して、以下に示すようにマイター接合を作成することができます。コーナーリリーフは、必要な位置に自動的に作成されます。

このツールを使用して、面のみ (厚みエッジは不可) を選択できます。ベンド面を分割することはできません。

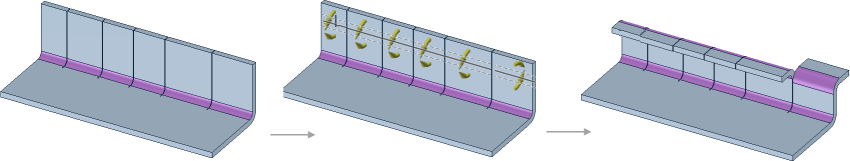

シートメタルパーツに沿って複数の割りを作成するときは、カッターポイントまたはベンド方向を 1 つ使用するのか 2 つ使用するのかに関係なく、得られるベンドは全ての割りにまたがるシートメタルパーツの長さまで延長し、割りの両側に配置されます。

[シートメタル] オプション[分割面のギャップ] オプションは、[割り] ツールを使用するときのギャップの幅を制御します。

部分分割またはリップを作成するには

  1. [シートメタル] タブの [作成] グループにある [割り] をクリックします。

  2. [2 つのカッターポイントを選択] ツールガイドを選択します。

  3. 必要に応じて、[リリーフ] ツールの選択を変更します。

    部分分割の終端の形状は、[リリーフ] ツールで選択したリリーフタイプにより決定されます。以下の例では、[リリーフ] ツールは [正方形] に設定されています。

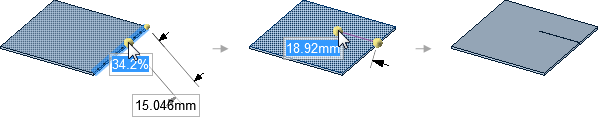

  4. エッジ上の点をクリックします。

  5. エッジに沿った距離のパーセンテージ、またはエッジの終端からの距離で寸法を入力することができます。

    終点が点にスナップすると、黄色のボールが緑色に変わります。

  6. 分割またはリップの終点をクリックします。

インプリントされたエッジまたはスケッチカーブを使用して分割するには

[割り] をクリックして、インプリントされたエッジまたはスケッチカーブを選択します。

ツールガイド

次のツールガイドを使用すると、プロセスを段階的に最後まで実行できます。

ディフォルトでは [カッターポイントを選択] ツールガイドが有効になっています。このツールガイドは選択した点で、エッジに対して垂直に面を分割します。

[2 つのカッターポイントを選択] ツールガイドにより、2 つの点を選択し、それらの点の間で分割を行うことが可能となります。[オプション設定パネル] > [スナップ] によるスナップ半径が使用されます。
