Extrahieren von Trägern aus Volumenkörpern

Mit dieser Methoden können vorhandene 3D-VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. in Träger umgewandelt werden.

Träger aus einem Volumenkörper extrahieren

1. Auf der Registerkarte "Vorbereiten" im Menü "Träger" auf Extrahieren klicken.

2. Volumenkörper im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. auswählen.

   Das Trägerobjekt wird definiert, und im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. werden die Ordner "Träger" und "Trägerprofile" erstellt.

   Bei Auswahl von Flächen an mehreren Körpern werden für jeden KörperEin Volumenkörper oder eine Oberfläche. Träger extrahiert.

   Bei Extraktion von Trägern aus 3D-Geometrien werden ähnliche Profile erkannt. Die resultierenden Träger sind mit demselben ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. verknüpft, daher werden nicht mehrere Profile mit derselben Form erstellt.

Beispiele

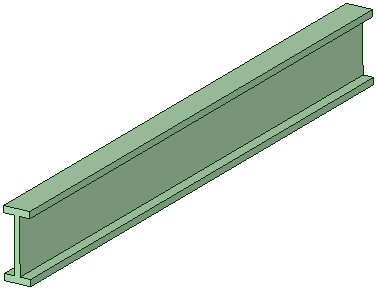

Dies ist ein einfacher I-Träger, der wie ein Volumenkörperteil modelliert wurde.

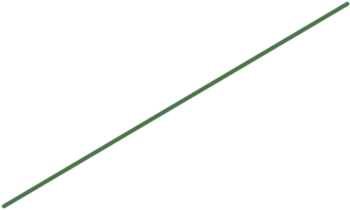

Dies ist der Träger nach der Verwendung des Werkzeugs "Extrahieren".
Dies ist ein komplexer Volumenkörper mit einem konstanten Querschnitt.
Dies ist der Träger nach der Verwendung des Werkzeugs "Extrahieren".
Es kann auch eine Mittelflächenform verwendet werden, um einen Träger zu extrahieren.
Dieser Träger wurde aus der Mittelfläche oben extrahiert.
