Kreisförmige Hinweise

Mit dem Werkzeug HinweisBeschriftung, die auf einer Konstruktion, einem Zeichenblatt oder einer 3D-Markup-Folie platziert wird. Hinweise enthalten Text oder Symbole, die eingefügt werden und über eine Führungslinie mit der Geometrie verbunden werden können. kann ein kreisförmiger Hinweistext erstellt und bearbeitet werden. Dieser Texttyp kann entweder im oder entgegen dem Uhrzeigersinn ausgerichtet werden. Der Kreismittelpunkt ist durch ein Fadenkreuz gekennzeichnet. Der Kreisradius wird als visuelle Führungslinie dargestellt. Die Größe des Kreises mit dem Größengriff ändern. Die Ausrichtung des Hinweises kann durch ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. des Rotationsgriffs geändert werden. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" können neue Radiuseinstellungen vorgenommen bzw. die bestehenden Einstellungen geändert werden.

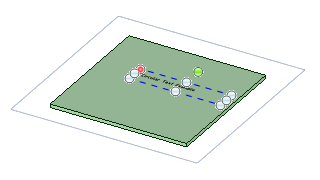

Mit der Option "Kreisförmiger Text" kann Folgendes erstellt werden:

• Einzeiliger Text
• Mehrzeiliger Text Die erste Textzeile eingeben und anschließend die Eingabetaste drücken, um eine weitere Textzeile zu erstellen.
• Formatierter ein- oder mehrzeiliger Text. Zur Formatierung des Textes im kreisförmigen Hinweis die Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". verwenden. Schriftart, Schriftgrad und Schrifttyp des Textes können geändert werden; kreisförmiger Text kann jedoch nicht unterstrichen werden.
• Ein Hinweis in einer TrueType-Schriftart oder einer Schriftart aus Microsoft Windows 3.1 (Modern, Roman und Script). TrueType-Schriftarten können beim Ätzen oder Laserschneiden von Blechen verwendet werden, wobei die Zeichenbreite durch die Breite und/oder die Fokussierung des Laserstrahls bestimmt wird.

Kreisförmigen Hinweis erstellen

1. Im Menü "BeschriftungInformationen, die einer Zeichnung hinzugefügt werden können, beispielsweise Hinweise, Bemaßungen, Formtoleranzen, Mittelpunkte und Stücklisten." auf der Registerkarte "DetailAspekte einer Konstruktion, die zur Kommunikation mit anderen oder zur Übermittlung der Konstruktion zur Überprüfung angegeben werden. Mit den Werkzeugen auf der Registerkarte "Detailerstellung" können Beschriftungen in Konstruktionen eingefügt, Zeichenblätter erstellt und Konstruktionsänderungen überprüft werden. Es ist möglich, die Einstellungen für die Detailerstellung zur Anpassung an bestimmte Standards zu ändern oder einen benutzerdefinierten Stil zu entwickeln." das Werkzeug "Hinweis" auswählen.

   Den Mauszeiger auf die Flächen der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. bewegen, um die für Beschriftungen verfügbaren Ebenen anzuzeigen. (Im Skizzier-ModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden. und im Schneiden-ModusSiehe "Schneiden" wird die BeschriftungsebeneEbene, auf der Konstruktionen, Zeichenblättern und 3D-Markups Beschriftungen hinzugefügt werden können. Mit dem Werkzeug "Hinweis erstellen" wird eine Beschriftungsebene ausgewählt und Text auf dieser Ebene eingegeben. durch das SkizzierrasterMuster aus Linien mit gleichmäßigem Abstand, das beim Skizzieren als Hilfsmittel dient. Das Skizzierraster erleichtert das Ausrichten und Zeichnen von Objekten. Die Einheiten und die Maschenweite des Rasters können eingestellt und die Darstellung der Volumenkörper im Skizzierraster kann ausgewählt werden. bestimmt.)

2. Auf eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". klicken, um die EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. zu erstellen, auf der der Hinweis platziert werden soll.

   Um eine Beschriftungsebene für eine zylindrische Fläche zu erstellen, die AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". des Zylinders auswählen.

   Um in eine andere Beschriftungsebene zu wechseln, mit der rechten Maustaste klicken, im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. Neue Beschriftungsebene auswählen auswählen und die gewünschte Beschriftungsebene auswählen.

3. Klicken, um den Hinweis auf der Ebene zu platzieren.

4. Den Text des Hinweises eingeben.

5. Im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. in der Dropdown-Liste Typ die Option Im Uhrzeigersinn oder Gegen den Uhrzeigersinn auswählen.

6. Zur Aktualisierung des Hinweises auf die Fläche klicken.

Nachdem ein kreisförmiger Hinweistext erstellt wurden, sind folgende Schritte möglich:

• Auf der Mini-Toolbar auf klicken, um an der Cursorposition ein Symbol in den Hinweis einzufügen.
• Auf der Mini-Toolbar auf klicken, um ein dynamisches Feld einzufügen. Dynamische Felder enthalten aktuelle Werte für eine Vielzahl von Eigenschaften.
• Der Hinweistext kann formatiert werden, und der Text kann durch Ausschneiden, Kopieren und Einfügen aus anderen Hinweisen oder Bemaßungsbeschriftungen eingegeben werden.
• Die Ausrichtung des Hinweises kann durch Ziehen der Rotationsgriffe geändert werden. Der Text kann durch Ziehen der Fadenkreuzkennzeichnung verschoben werden.
• Mithilfe von vorangestellten Leerzeichen (vor oder im Text eingefügt) und nachfolgenden Leerzeichen (nach Text eingefügt) den Text nach Bedarf um den Kreisradius anordnen.
• Für Bleche den Text in Lightweight-Text umwandeln. Lightweight-Text ist transparent und wird zur virtuellen Darstellung von Textobjekten eingesetzt (sodass bei weiteren Operationen für das Teil keine neuen Grafikdaten für den Text berechnet werden müssen). Im Lightweight-Modus sind die Textaussparungen für den Benutzer nur bei Bearbeitung des Textes sichtbar, d. h. nicht, wenn andere Aktionen für das Modell ausgeführt werden.
• Hinweis verschieben: Einfach an einem roten AnkerpunktSiehe "Anker" ziehen, um den Hinweis an einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird., einem Skizzenpunkt oder einer Achse zu fangen. Der rote Anker wird an dem Verankerungspunkt des Hinweises gefangen, der dem Ziehpunkt am nächsten ist.
