Mit dem Befehl "Öffnen" Dateien in einem unterstützten Format öffnen. Über den Befehl "Speichern unter" können Teile, Baugruppen, Zeichenblätter und 3D-Markups in Formate exportiert werden, die von anderen Anwendungen gelesen werden können. Es hängt von der Art der Lizenz ab, welche dieser Aktionen unterstützt werden.
Es empfiehlt sich, die Dateioptionen so festzulegen, dass die Import- und Exportvorgänge optimal an den entsprechenden Bedarf angepasst sind.
Objekt
-IDs für Kanten, Flächen und Körper können jetzt in der .scdoc-Datei gespeichert werden. Objekt-IDs werden beibehalten, wenn andere Dateien geöffnet oder eingefügt werden, und die IDs können auch exportiert werden. Beispiel: Eine Konstruktion wird zu einem Analyseunternehmen exportiert, dessen Mitarbeiter die Formen mit Lastpositionen, Grenzwerten usw. markieren. Anschließend wird die Konstruktion wieder importiert, geändert und erneut zum Analyseunternehmen exportiert. Die Markierungen müssen in der geänderten Konstruktion nicht neu erstellt werden.
Wenn der Import einer Datei fehlschlägt, wird die Ursache des Fehlers im Status-Protokoll am unteren rechten Rand des Fensters angegeben.
Im Menü Datei die Option Öffnen auswählen oder in der Werkzeugleiste für den Schnellzugriff auf
klicken oder auf der Registerkarte "Konstruktion" im Menü
Je nach ausgewähltem Dateityp werden im Fenster "Öffnen" weitere Steuerelemente angezeigt. Für Beschreibungen dieser Optionen sowie Anleitungen zum Festlegen der Standardwerte auf Optionen klicken.
Geometrie prüfen auswählen, um nach dem Öffnen oder Importieren der Datei die Geometrieüberprüfung auszuführen. Siehe Überprüfen der Geometrie.
Zu der Datei navigieren, die geöffnet oder eingefügt werden soll, und diese auswählen.
Wenn eine Datei geöffnet wird, wird sie in einem neuen Grafikfenster angezeigt. Wenn eine Datei eingefügt wird, wird sie in der aktiven Konstruktion als externe Komponente angezeigt.
Wenn im Pfad einer zu öffnenden oder einzufügenden Datei ein ungültiges Zeichen enthalten ist, wird dieses durch ein gültiges Zeichen ersetzt, um Fehler zu vermeiden.
Wenn eine Inventor-, Pro/ENGINEER- oder Unigraphics-Datei mit fehlenden Komponenten geöffnet wird, wird eine Aufforderung zum Suchen der fehlenden Dateien angezeigt.
In der Statusleiste auf Stopp klicken, um einen Import während der Ausführung abzubrechen.
Im Status-Protokoll wird der Name der importierten Datei angezeigt, wenn sie erfolgreich importiert wurde.
Die Abschnitte unten erweitern, um Informationen zu einem bestimmten Dateiformat zu erhalten.
Im Menü "Datei" Speichern unter auswählen.
Es kann auch F12 oder Strg+Umschalttaste+S gedrückt werden.
Die Konstruktion muss als Dokument gespeichert werden, bevor sie in ein anderes Format exportiert werden kann.
Einen Dateityp aus der Dropdown-Liste Dateityp auswählen.
Je nach ausgewähltem Dateityp werden im Fenster "Speichern unter" weitere Optionen angezeigt.
Speichern als Kopie, wenn Kopien externer Komponenten, auf die in der Konstruktion verwiesen wird, unter einem neuen Namen gespeichert werden sollen, oder wenn externe Komponenten durch andere externe Komponenten ersetzt werden sollen. Hierzu muss auf "Ressourcen" geklickt werden.
Referenzen, um alle externen Komponenten anzuzeigen, auf die von der Datei verwiesen wird. Eine oder mehrere externe Komponenten auswählen und auf Durchsuchen klicken, um die Komponenten umzubenennen oder zu ersetzen.
Beim Exportieren von manchen Dateitypen ist Einheiten überschreiben verfügbar. Die Einheiten aus der Liste auswählen.
Optionen, wenn auch die Standardoptionen für Exportvorgänge für den ausgewählten Dateityp festgelegt werden sollen.
Daten beim Export verbessern, um beim Exportieren von Daten eingedrückte Ecken und aufgespaltene Kurven zu korrigieren.
Einheiten – hängt vom Dateityp ab.
Ansicht – eine Standardansicht auswählen.
Version – hängt vom Dateityp ab.
Fertigungsdaten für Teile exportieren (JT)
Perspektivische Kamera verwenden für KeyShot
3D-Daten speichern als: Für PDF entweder "Geometrie" (PRC B-Rep) oder "Nur Facetten (Universal 3D)" auswählen.
Komponenten in Rhino-Layer umwandeln
Protokoll: Für STEP-Dateien ist 203 oder 214 möglich.
Bildgröße (Pixel): Bei Bitmap-, GIF-, JPEG-, PNG- und TIFF-Dateien wird das Dialogfeld "Bildgröße" geöffnet.
Verdeckte Kanten werden mit der Standardlinienstärke exportiert.
Für CATIA-, Parasolid-, STL- und STEP-Dateien kann ausgewählt werden, in welcher Version oder in welches Protokoll sie gespeichert werden. Auch können Standardoptionen für Exportvorgänge durch Klicken von Optionen festgelegt werden.
Sie können Dokumente speichern, die nur Skizzenkurven in den Formaten binary (.sab), ACIS text (.sat),
Importierten Konstruktionen mit identischen Dateinamen wird beim Speichern der Konstruktion ein eindeutiger Dateiname zugewiesen. Wenn z. B. name.prt und name.asm importiert wurden, werden diese Dateien unter name.scdoc und name2.scdoc gespeichert.
Die Abschnitte unten erweitern, um Informationen zu einem bestimmten Dateiformat zu erhalten.
Zu einem Ordner navigieren und im Dialogfeld einen Dateinamen eingeben.
Auf Speichern klicken.
Importieren: Unterstützte Dateitypen
Export: Unterstützte Dateiformate
Das Dateisymbol auf eine beliebige Stelle der Titel- und Menüleiste ziehen und dort ablegen. Das Symbol kann auch in das Grafikfenster gezogen werden, wenn keine Registerkarte für eine Konstruktion geöffnet ist.
Dadurch wird die Konstruktion zusammen mit allen Zeichenblättern, Beschriftungen usw. geöffnet.
Daten können auch aus bestimmten Anwendungen ausgeschnitten und eingefügt werden. Siehe Kopieren und Einfügen aus anderen Anwendungen.
Im Menü "Datei" Speichern unter auswählen.
Es kann auch F12 oder Strg+Umschalttaste+S gedrückt werden.
Die Konstruktion muss als Dokument gespeichert werden, bevor sie in ein anderes Format exportiert werden kann.
In der Liste Dateityp einen Bilddateityp (GIF, JPG, PNG oder TIFF) auswählen.
(Optional) Auf Bildgröße klicken, um die Größe des Bildes zu ändern.
Zu einem Ordner navigieren und im Dialogfeld einen Dateinamen eingeben.
Auf Speichern klicken.
Mit der rechten Maustaste auf das Grafikfenster klicken und Bereich kopieren auswählen, um ein Bild vom Inhalt des Grafikfensters in die Zwischenablage von Windows zu kopieren. Dann kann das Bild in ein Dokument eingefügt werden.
Mit der rechten Maustaste auf die Komponente der obersten Ebene im Strukturbaum klicken und Basisteil öffnen auswählen, um das Hauptdokument einer Konstruktion zu öffnen, die nach dem Schließen des Hauptdokuments gespeichert wurde. Dieses Problem tritt möglicherweise in Dateien auf, die mit einer früheren Version erstellt wurden.
PMI-Daten aus einer CATIA-Datei

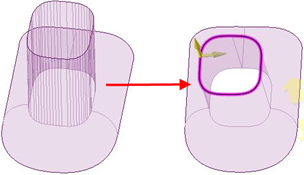

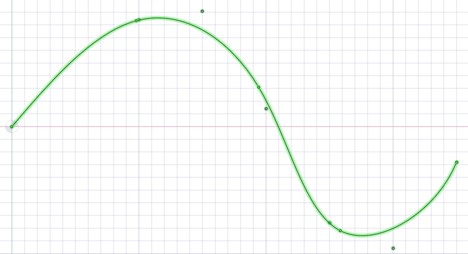

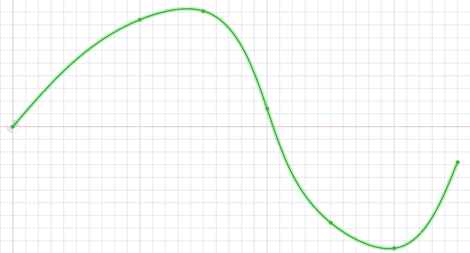

Zusammengeführte Kurven mit mehreren Segmenten aus einer Rhino-Datei
