1. Das Werkzeug "Verschieben" auswählen.

2. Die Alt-Taste und die Umschalttaste drücken und auf zwei Punkte klicken, um am Mittelpunkt einen temporären PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. zu erstellen.

3. Auf den temporären Punkt klicken, um das Verschiebe-Werkzeug an dieser Stelle zu platzieren.

4. "Ursprung"  im Menü "Einfügen" auswählen.

   Der Ursprung wird am Mittelpunkt angezeigt.

1. Auf der Registerkarte "MessenWerkzeuge zum Anzeigen der Maßeigenschaften der Kanten, Flächen und Volumenkörper in der Konstruktion." im Menü "Analyse" auf das Werkzeug MasseAnalysewerkzeug, mit dem Masseeigenschaften bzw. Volumeninformationen für die Volumenkörper und Oberflächen in der Konstruktion angezeigt werden können. klicken.

2. Den VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. auswählen, an dessen Mittelpunkt der Ursprung platziert werden soll.

   Am Massen- oder Volumenmittelpunkt werden Achsen angezeigt.

3. "Ursprung"  im Menü "Einfügen" auswählen.

   Der Ursprung wird am Massen- oder Volumenmittelpunkt angezeigt.

1. Die EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) eines Ursprungs auswählen.
2. In den Skizziermodus wechseln.

   Das Skizzierraster befindet sich jetzt auf der x- und y-AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". des ausgewählten Ursprungs.

1. Einen Ursprung einfügen.
2. Die Alt-Taste drücken und auf den Ursprung klicken.
3. Mit der rechten Maustaste auf einen Volumenkörper klicken und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. In neue KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" verschieben auswählen.

   Es kann auch eine neue Komponente erstellt und anschließend der Volumenkörper durch ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. und Ablegen in die Komponente verschoben werden, während der Ursprung mit der Alt-Taste ausgewählt wurde.

4. Mit der rechten Maustaste im Strukturbaum auf die Komponente klicken und Komponente öffnen auswählen.

   Die Komponente wird in einem neuen Grafikfenster angezeigt.

5. Den globalen Nullpunkt anzeigen.

   Der globale Nullpunkt im neuen Grafikfenster wird an derselben Position wie der mit der Alt-Taste ausgewählte Ursprung platziert.

Beispiel

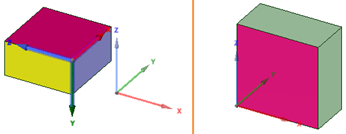

Den Ursprung mit der Alt-Taste auswählen und eine neue Komponente erstellen. Die Abbildung auf der linken Seite zeigt den globalen Nullpunkt sowie den für den Volumenkörper erstellten Ursprung. Die Abbildung auf der rechten Seite zeigt die in einem neuen Grafikfenster geöffnete Komponente mit dem globalen Nullpunkt an der entsprechenden Position im ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien..
