Masseeigenschaften

Mit dem Werkzeug "MasseAnalysewerkzeug, mit dem Masseeigenschaften bzw. Volumeninformationen für die Volumenkörper und Oberflächen in der Konstruktion angezeigt werden können." können Volumeninformationen für die VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. und Oberflächen in der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. angezeigt werden.

Wird dieses Werkzeug auf einer OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". eingesetzt, wird der gesamte Oberflächenbereich angezeigt. Wenn mehrere Oberflächen auf der gleichen EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. vorhanden sind, zeigt das Werkzeug den gesamten Oberflächenbereich für alle Oberflächen an. Die einzelnen Oberflächenbereiche der Oberflächen können mit dem Werkzeug Messen angezeigt werden.

Masseeigenschaften eines Volumenkörpers anzeigen

1. Im Menü "Untersuchen" auf der Registerkarte "MessenWerkzeuge zum Anzeigen der Maßeigenschaften der Kanten, Flächen und Volumenkörper in der Konstruktion." auf  Masse klicken.

   Im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. auf einen Volumenkörper klicken oder den Volumenkörper durch dreifaches Klicken im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. auswählen, um sein Volumen, seinen Schwerpunkt, seine Hauptträgheitsmomente und Achsen anzuzeigen.

2. Im Mittelpunkt des Volumens wird ein kleiner UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. angezeigt, dessen Achsen in Richtung der Hauptachsen ausgerichtet sind. Um die Hauptmomente und -achsen für einen anderen PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. zu berechnen, die Alt-Taste gedrückt halten und einen Ursprung auswählen, um ihn der Auswahl hinzuzufügen.

   Um das tatsächliche Trägheitsmoment zu berechnen, die Momentmessung mit der Dichte des Volumenkörpers multiplizieren.

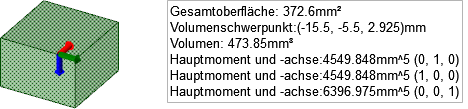

   Die AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". wird durch die Werte x, y und z angegeben, in der Abbildung oben lauten diese Werte (0, -1, 0). Die erste Zahl entspricht der roten Achse des Ursprungs, die zweite Zahl der grünen Achse und die dritte Zahl entspricht der blauen Achse.

Projizierten Bereich von Objekten messen

1. Im Menü "Untersuchen" auf der Registerkarte "Messen" auf  Masse klicken.

2. Auf die Werkzeughilfe Bezugsebene auswählen klicken.

3. Die zu messenden Objekte auswählen.

   Alternativ kann auch die Alt-Taste gedrückt gehalten und das ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. ausgewählt werden, ohne die Werkzeughilfe zu verwenden.

   Im Grafikfenster werden der projizierte BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. und die geschätzte Genauigkeit angezeigt.

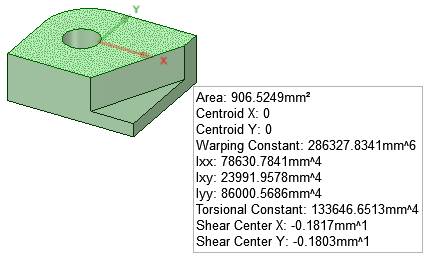

Eigenschaften eines ebenen Schnitts messen

1. Im Menü "Untersuchen" auf der Registerkarte "Messen" auf  Masse klicken.

2. Auf die Werkzeughilfe Ebene FlächeFläche, die in einer Ebene liegt. auswählen klicken.

3. Eine ebene FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". auswählen.
