Skalieren von Volumenkörpern und Oberflächen

Mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." können VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. und Oberflächen skaliert werden. Es können mehrere Objekte in unterschiedlichen Komponenten skaliert werden.

Volumenkörper, Oberflächen oder Netze skalieren

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." im Menü "Bearbeiten" auf  Ziehen klicken.

2. Einen Volumenkörper, eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". oder ein Netz auswählen (Netze verfügen zusätzlich auf der Registerkarte "Facetten" über das Werkzeug "SkalierenVolumenkörper oder Oberfläche: Ändern der Größe des ausgewählten Objekts mit dem Werkzeug "Ziehen". Die Skalierung kann dynamisch oder durch Eingabe eines Skalierungswerts vorgenommen werden. Zeichenblatt oder Schnittdarstellungen: Vergrößern oder Verkleinern der Ansicht durch Auswählen einer Ansicht im Strukturbaum und Bearbeiten des Fensterbereichs "Eigenschaften".").

3. Auf die Werkzeughilfe KörperEin Volumenkörper oder eine Oberfläche. skalieren klicken.

4. Auf einen PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll., eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) oder einen UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. klicken, um den Ursprung für die Skalierung festzulegen.

5. Ziehen, um dynamisch zu skalieren (während des Ziehens wird ein Feld mit dem Maßstab angezeigt), oder die Leertaste drücken und den Maßstab eingeben.

   Es können mathematische Ausdrücke verwendet werden, um einen Skalierungsfaktor zu berechnen.

   Zum Skalieren mithilfe einer Bemaßungsbeschriftung auf das Funkensymbol neben der BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden. klicken und einen neuen Wert eingeben.

Den Volumenkörper oder die Oberfläche auswählen, die Alt-Taste drücken und auf eine Ecke klicken, um die Skalierung zu verankern, und ziehen.

Volumenkörper asymmetrisch skalieren

1. Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf  Ziehen klicken.

2. Einen Volumenkörper auswählen (Netze können mit dem Werkzeug "Skalieren" auf der Registerkarte "Facetten" asymmetrisch skaliert werden).

3. Auf die Werkzeughilfe Körper skalieren klicken.

4. Auf einen Punkt, eine Ecke oder einen Ursprung klicken, um den Ursprung für die Skalierung festzulegen.

5. Die Alt-Taste gedrückt halten und eine UrsprungsachseAchse durch den Ursprung. auswählen oder die Alt- und Strg-Tasten gedrückt halten und einen Punkt und eine LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. auswählen.

6. In eine der Richtungen der Linie ziehen, um das Teil in dieser Richtung zu skalieren.

   Es ist möglich, die Leertaste zu drücken und beim Ziehen einen Wert für die Skalierung einzugeben.

Vorhandenen Volumenkörper oder vorhandene Oberfläche von Millimeter in Zoll umrechnen

1. Einheiten wie oben beschrieben in Zoll ändern.

2. Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" das Werkzeug "Ziehen" auswählen.

3. Das umzuwandelnde ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. auswählen.

4. Das Objekt um den Faktor 25,4 skalieren.

Bezugsfläche oder -achse skalieren

1. Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf  Ziehen klicken.

2. Die Bezugsfläche und/oder -achse und eine KurveIn 3D eine beliebige Linie im Raum., eine Oberfläche oder einen Volumenkörper auswählen.

   Die Strg-Taste gedrückt halten und die EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. auswählen. Die Ebene kann nicht mit einer Auswahlbox ausgewählt werden.

3. Auf die Werkzeughilfe Körper skalieren klicken.

4. AnkerpunktSiehe "Anker" auswählen.

5. In Richtung des Pfeils ziehen.

Beispiele

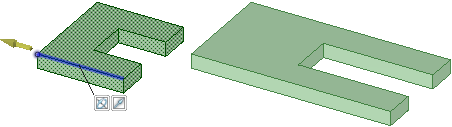

Asymmetrisches Skalieren eines Volumenkörpers

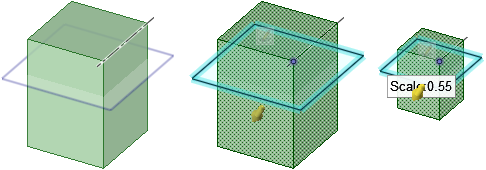

Skalieren einer Ebene und einer AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". mit einem Volumenkörper

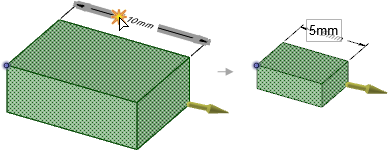

Zum Skalieren eines Objekts können Bemaßungsbeschriftungen verwendet werden. Siehe Bearbeiten mit Beschriftungsbemaßungen.
