Es ist möglich, eine weitere Bezugsfläche auszuwählen, um gleichzeitig einen anderen Schweißpunkt auf dieser FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zu erstellen.

Eine weitere Fläche hinzufügen

1. Auf die Werkzeughilfe BezugsflächenSiehe "Bezugsflächen für Versatz" auswählen klicken.

2. Die untere Fläche des rechten Teils im hinteren BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. auswählen:







3. Auf die Werkzeughilfe Führungskanten auswählen klicken.

4. Die hintere Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. der Bezugsfläche auswählen:







   Auf der zweiten Bezugsfläche wird ein identisches Muster von Schweißpunkten hinzugefügt. Dabei werden dieselben Optionen wie bei der ersten Bezugsfläche verwendet.

Definition der Schweißpunkte abschließen

1. Zum Abschließen der Definition der Schweißpunkte auf die Werkzeughilfe Abschließen klicken.

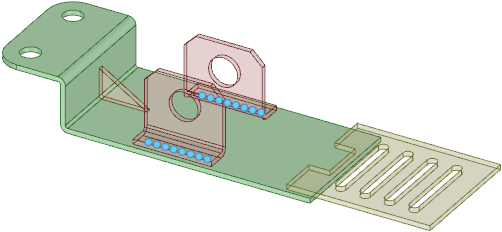

   Die Schweißpunkte werden im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. als hellblaue Punkte dargestellt:





   Außerdem wird die Punktschweißverbindung im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. hinzugefügt:
