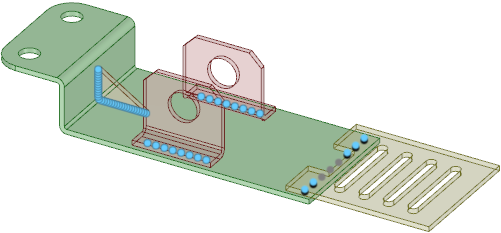

Die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. kann jetzt zur Analyse an ANSYS gesendet werden. Sie sollte wie folgt aussehen:

Bezüglich der Schweißpunkte, die an ANSYS Workbench gesendet werden können, gibt es Einschränkungen:

• Für eine Simulation können nur Punkte mit Verknüpfungen verwendet werden.
• Schweißpunkte können zwischen aus mehreren Körpern bestehenden Teilen platziert werden, wenn die KörperEin Volumenkörper oder eine Oberfläche. zu verschiedenen Teilen gehören. Zwischen Körpern desselben Teils definierte Schweißpunkte werden nicht in die Simulation übernommen.
• Schweißnähte können approximiert werden, indem Schweißpunkte auf der Führungskante mit einem VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer Kurve zurückgelegt wird. von 0 platziert werden, wenn auf keiner der beiden Seiten der Bezugsfläche eine verknüpfte FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". gefunden wird.

ANSYS Workbench starten und die Konstruktion senden

1. Auf der Registerkarte "ANSYS" auf ANSYS Workbench klicken.

   ANSYS wird geöffnet, und die Konstruktion wird geladen.

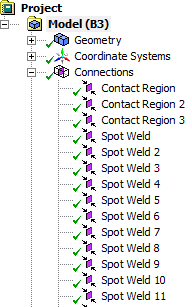

2. Wenn der StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. in ANSYS erweitert wird, werden die Schweißpunkte unter dem Knoten "Verbindungen" angezeigt (siehe Abbildung):







3. Zurück zu SpaceClaim wechseln und eine der Punktschweißverbindungen ändern.

4. In ANSYS Workbench mit der rechten Maustaste auf den Knoten "Geometrie" klicken und diesen dadurch auswählen.

   Die Konstruktion ist nun in SpaceClaim und ANSYS auf dem neuesten Stand.
