Das Ende des Halters abschrägen (Teil 2)

1. Die vorhandene Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. kopieren, um sie als Schwenkachse zu verwenden.

   1. In der Dropdown-Liste "Ansichten" die AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. "Isometrisch" auswählen, dann das Modell drehen, um die andere Seite anzuzeigen (siehe Abbildung).

   2. Die untere linke Kante des Halters auswählen (siehe Abbildung unten).

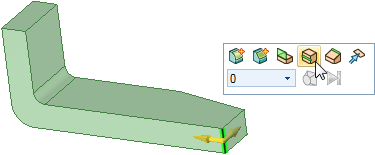

   3. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" oder in der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". die Option "Kante kopieren"  auswählen.

      Es werden zwei Pfeile angezeigt, um die Richtungen anzugeben, in denen die Kante auf vorhandenen Oberflächen kopiert werden kann. Mit der Tab-Taste kann zwischen den Richtungen gewechselt werden.

   4. Die Kante 1,5 Zoll entlang der OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". ziehen.





2. Die FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". so drehen, dass sie der abgewinkelten Fläche auf der anderen Seite des Halters entspricht.

   1. Die neu erstellte Oberfläche zwischen der neuen LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. und dem Ende des Halters auswählen.





   2. Auf die Werkzeughilfe "DrehenVerschieben auf einem Pfad um eine Achse. Mit dem Werkzeug "Ziehen" können Flächen, Kanten oder eine Spirale um eine Achse gedreht werden. Diese Achse kann eine gerade Linie, eine Achse oder eine Kante sein. Siehe "Subtrahierendes Drehen"."  (auf der rechten Seite des Grafikfensters) klicken.

   3. Auf die im vorherigen Schritt erstellte Linie klicken.





   Die Linie wird blau hervorgehoben, und die veränderte Darstellung des Zieh-Pfeils zeigt an, dass durch ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. die markierte Fläche gedreht wird.



   4. Ziehen, um die Fläche zu drehen. Während des Ziehvorgangs die Leertaste drücken und loslassen, um die Drehung maßlich zu bestimmen.

   5. -13 eingeben und die Eingabetaste drücken, um den Drehvorgang abzuschließen.





3. Die Ergebnisse speichern.
