Условия шестерни

Инструмент Gear (Шестерня) ограничивает два объекта так, что один из объектов вращается в ответ на вращение другого объекта. Условия шестерни можно создавать между двумя цилиндрами, двумя конусами, цилиндром и плоскостью или конусом и плоскостью.

Описание всех ограничений сборки см. в Схеме ограничений сборки , которую можно распечатать.

Инструмент Gear (Шестерня) активируется при выборе соответствующих объектов, принадлежащих разным компонентам.

В анимированном примере ниже показано, как закрепление различных деталей в сборке влияет на поведение шестеренок. Сначала мы повернули серый компонент, не закрепляя его с розовыми компонентами. Затем мы закрепили выделенный розовый компонент и повернули серый компонент. Посмотрите на фиолетовые кнопки на розовых компонентах, чтобы увидеть разницу.

Загрузите файл GearsExample.scdoc и попробуйте сделать это сами. Попробуйте включить ограничения закрепления для серого или розовых компонентов, а затем использовать инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров., чтобы повернуть компонент.

Если используется онлайн-версия справки, модель будет загружена в виде архива. Его необходимо сохранить на диск и изменить расширение файла с ZIP на SCDOC.

Определение условия шестерни

1. Удерживая нажатой клавишу Ctrl, выберите ребро или грань двух компонентов, которые необходимо определить как шестеренки.

2. Щелкните элемент Gear (Шестерня) в группе Assembly (СборкаИерархия компонентов и подкомпонентов, отображающая связь в конструкции, как показано в дереве Structure (Структура). В производстве — узел, собранный из изготовленных деталей. См. «Инструмент Assembly (Сборка)», «Компонент».) на вкладке Design (Конструктор).

   К компонентам добавляется ограничение.

Изменение смысла условия шестерни в противоположную сторону

Щелкните правой кнопкой мыши условие Gear (Шестерня) в дереве структуры и выберите пункт Reverse Sense (Обратный смысл), чтобы выровнять компоненты в противоположную сторону плоскости выравнивания.

Кроме того, можно установить значение True (Истина) или False (Ложь) для параметра Reversed (Обратный) в разделе Assembly Condition (Условие сборки) на панели Properties (Свойства).

Изменение направления вращения для условия шестерни

1. Выберите условие Gear (Шестерня) в дереве структуры.

2. Щелкните правой кнопкой мыши и выберите элемент Reverse Rotation Direction (Обратное направление вращения).

   По умолчанию шестерни вращаются в направлении, противоположном к направлению шестерни, поворачивающей их. Это можно изменить, чтобы смоделировать ремень или цепную передачу, в которой обе шестерни вращаются в том же направлении.

Примеры

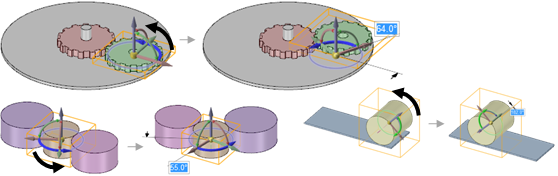

Несколько примеров ограничений шестерни

Нажмите, чтобы повторить воспроизведение
