Ориентирование объектов

Инструмент Orient (Ориентирование) активируется при загрузке модели и поворачивает компоненты так, чтобы выбранные элементы были ориентированы в том же направлении.

Описание всех ограничений сборки см. в Схеме ограничений сборки , которую можно распечатать.

Нажмите, чтобы повторить воспроизведение

Инструмент Orient (Ориентирование) можно использовать, чтобы перемещать объекты без назначения условий сборки. Если объекты принадлежат различным компонентам, снимите флажок Create conditions (Создать условия) на панели Assembly Options (Параметры сборки) перед перемещением.

Определение условия ориентирования

1. Щелкните элемент Orient (Ориентирование) в группе Assembly (СборкаИерархия компонентов и подкомпонентов, отображающая связь в конструкции, как показано в дереве Structure (Структура). В производстве — узел, собранный из изготовленных деталей. См. «Инструмент Assembly (Сборка)», «Компонент».) на вкладке Design (Конструктор).

   Направляющая инструмента Align (Выравнивание) включена по умолчанию.

2. Выберите ребро или грань компонента, который необходимо переместить.

   Чтобы выбрать несколько объектов, щелкните их, удерживая клавишу нажатой Ctrl.

   Активируется направляющая инструмента Reference (Ссылка).

3. Выберите ребро или грань компонента, который должен оставаться неподвижным.

   Происходит выравнивание компонентов. Управлять анимацией выравнивания можно с помощью параметра Animate Full Pull (Анимировать полное натяжение)в разделе Advanced (Дополнительно) программы SpaceClaim.

   Ограничение добавляется к компонентам в дереве структуры.

Ускорение работы

Удерживая нажатой клавишу Ctrl, выберите компонент, который необходимо переместить, и компонент, который должен оставаться неподвижным, а затем щелкните элемент Orient (Ориентирование) в группе Assembly (СборкаИерархия компонентов и подкомпонентов, отображающая связь в конструкции, как показано в дереве Structure (Структура). В производстве — узел, собранный из изготовленных деталей. См. «Инструмент Assembly (Сборка)», «Компонент».) на вкладке Design (Конструктор).

Изменение смысла условия ориентирования в противоположную сторону

Щелкните правой кнопкой мыши условие Orient (Ориентирование) в дереве структуры и выберите пункт Reverse Sense (Обратный смысл), чтобы выровнять компоненты в противоположную сторону плоскости выравнивания.

Кроме того, можно установить значение True (Истина) или False (Ложь) для параметра Reversed (Обратный) в разделе Assembly Condition (Условие сборки) на панели Properties (Свойства).

Определение угла смещения для условия ориентирования

1. Выберите условие Orient Direction (Направление ориентации) в дереве структуры.

2. Измените значение угла Offset (СмещениеРасстояние, на которое перемещается или копируется ребро, сегмент или кривая.) на панели Properties (Свойства).

Ориентирование объектов без условия сборки

1. Щелкните элемент Orient (Ориентирование) в группе Assembly (СборкаИерархия компонентов и подкомпонентов, отображающая связь в конструкции, как показано в дереве Structure (Структура). В производстве — узел, собранный из изготовленных деталей. См. «Инструмент Assembly (Сборка)», «Компонент».) на вкладке Design (Конструктор).

   Направляющая инструмента Align (Выравнивание) включена по умолчанию.

2. Снимите флажок Create conditions (Создать условия) на панели Assembly Options (Параметры сборки).

3. Выберите ребро или грань объекта, который необходимо переместить.

   Чтобы выбрать несколько объектов, щелкните их, удерживая клавишу нажатой Ctrl.

   Активируется направляющая инструмента Reference (Ссылка).

4. Выберите ребро или грань объекта, который должен оставаться неподвижным.

   Происходит выравнивание компонентов. Управлять анимацией выравнивания можно с помощью параметра Animate Full Pull (Анимировать полное натяжение)в разделе Advanced (Дополнительно) программы SpaceClaim.

Направляющие инструментов

Примеры

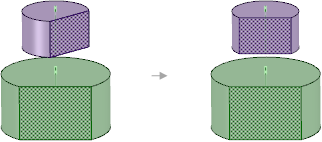

Ориентирование двух компонентов, для осей которых установлено ограничение Align (Выравнивание), переворачивает вторую деталь, которую вы выбрали.
