Ориентирование балок

Этот инструмент используется для изменения направления балки, вращения ее вокруг опорной точки и смещения ее с опорной точки.

Изменение ориентации балки

1. Щелкните элемент Orient (Ориентирование) в группе Beams (Балки) на вкладке Prepare (Подготовка).

2. Выберите балку в дереве структуры или окне Design (Конструктор).

   Когда инструмент Orient (Ориентирование) активен, можно изменить режим отображения на Solid Beams (Твердотельные балки), нажав кнопку Display (Отображение) в группе Beams (Балки). Возможно, это нужно будет сделать, чтобы балку было видно.

3. (Дополнительно) Щелкните направляющую инструмента Orient to Object (Ориентировать по объекту) или выберите опорный объект, удерживая клавишу Alt, и балка будет ориентирована в проектируемом направлении Z плоскости выбранного объекта.

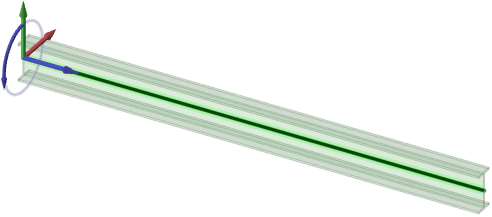

4. Используйте синие стрелки, чтобы изменить ориентацию балки:

   • Щелкните прямую синюю стрелку (ось Х), чтобы изменить направление балки на противоположное.

   • Перетащите изогнутую синюю стрелку, чтобы повернуть балку вокруг опорной точки.

   • Дважды щелкните изогнутую синюю стрелку, чтобы повернуть балку на 90°.

   • Перетащите красную или зеленую стрелки (оси Y и Z), чтобы сместить балку.

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса.

Пример

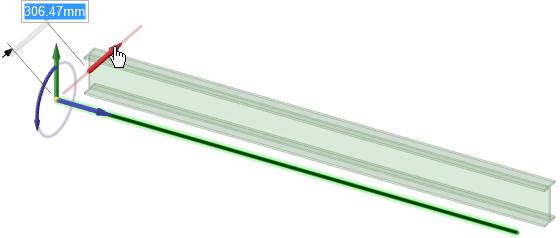

СмещениеРасстояние, на которое перемещается или копируется ребро, сегмент или кривая. балки по оси Y.
