Проверка допусков

Инструмент Clearance (Допуск) помогает быстро найти небольшие зазоры между гранями.

Поиск зазоров между гранями

1. Щелкните элемент Clearance (Допуск) в группе Detect (Обнаружение) на вкладе Prepare (Подготовка).

2. Введите значение параметра Maximum distance (Максимальное расстояние) на панели Options (Параметры).

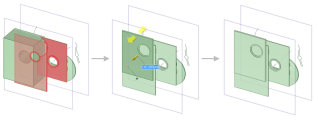

   Если инструмент Clearance (Допуск) не может найти зазоры между гранями для введенного значения, отобразиться сообщение о том, что зазоры не найдены. Введите новое значение, чтобы найти существующие зазоры. Если ввести расстояние, которое в конструкции не существует, отобразится сообщение о том, что введенное значение расстояния является недопустимым. При вводе допустимого максимального расстояния зазоры между гранями, которые равны или меньше этого расстояния, будут автоматически обнаружены и выделены, как показано ниже.



3. Используйте инструмент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. или Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров., чтобы изменить зазоры при необходимости.

Параметры

На панели Options (Параметры) доступны следующие параметры:

• Maximum distance (Максимальное расстояние): максимальное расстояние для обнаружения между соседними гранями.
