Круговые примечания

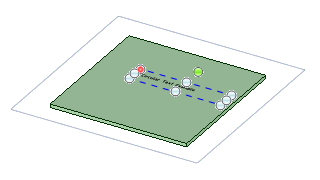

Для создания и редактирования круговых примечаний используется инструмент Note (ПримечаниеКомментарий, размещенный в конструкции, чертежном листе или 3D-разметке. Примечания содержат текст или символы, вставленные вами, и могут быть связаны с геометрическими параметрами с помощью линии выноски примечаний.). Этот тип текста может быть ориентирован либо по часовой стрелке (CW), либо против часовой стрелки (CCW). Центр круга обозначается маркером перекрестия. Радиус круга отображается как визуальная направляющая. Используйте маркер размера, чтобы изменить размер круга. Можно изменить ориентацию примечания, перетащив маркеры поворота. Введите новый радиус или измените настройки радиуса на панели Options (Параметры).

Функция кругового примечания позволяет создавать:

• Однострочный текст
• Многострочный текст. Введите первую строку текста и нажмите клавишу Enter, чтобы создать дополнительную строку текста.
• Отформатированный одно- или многострочный текст. Чтобы отформатировать текст кругового примечания, используйте мини-панель инструментов. Можно изменить шрифт, размер шрифта и стиль всего или некоторого текста. Тем не менее, круговой текст нельзя подчеркнуть.
• ПримечаниеКомментарий, размещенный в конструкции, чертежном листе или 3D-разметке. Примечания содержат текст или символы, вставленные вами, и могут быть связаны с геометрическими параметрами с помощью линии выноски примечаний. со шрифтом True Type или Microsoft Windows 3.1 (Modern, Roman и Script). Шрифты True Type можно использовать при гравировке или лазерной резке на листовом металле, где ширина символа определяется шириной и/или фокусом лазерного луча.

Создание кругового примечания

1. Выберите инструмент Note (ПримечаниеКомментарий, размещенный в конструкции, чертежном листе или 3D-разметке. Примечания содержат текст или символы, вставленные вами, и могут быть связаны с геометрическими параметрами с помощью линии выноски примечаний.) в группе Annotation (КомментарийИнформация, которую можно добавить к чертежу, например, примечания, размеры, допуски на размеры, метки центра и ведомость материалов.) на вкладке Detail (Подробно).

   Наведите курсор мыши на грани конструкции, чтобы просмотреть доступные плоскости комментирования. (В режимах Sketch (Эскиз) и Section (СечениеРежим конструктора, который используется для редактирования твердых тел при работе с их ребрами и вершинами в поперечном сечении. Этот вид является разрезом, в котором отображаются внутренние детали.) плоскость комментирования определяет сетка эскиза).

2. Щелкните грань, чтобы создать плоскость, на которой следует разместить примечание.

   Чтобы создать плоскость комментирования для цилиндрической грани, выберите ось цилиндра.

   Если необходимо изменить плоскость комментирования, щелкните правой кнопкой мыши и выберите пункт Select New Annotation Plane (Выбрать новую плоскость комментирования) из контекстного меню, а затем выберите новую плоскость комментирования.

3. Щелкните, чтобы поместить примечание на плоскость.

4. Введите текст примечания.

5. На панели Properties (Свойства) выберите параметр Clockwise (По часовой стрелке) или Counterclockwise (Против часовой стрелки) из раскрывающегося меню Type (Тип).

6. Щелкните факт, чтобы обновить примечание.

После создания текста кругового примечания можно:

• Щелкнуть элемент на мини-панели инструментов, чтобы вставить символ в примечание на месте курсора.
• Щелкнуть элемент на мини-панели инструментов, чтобы вставить динамическое поле. Динамические поля включают текущие значения различных свойств.
• Отформатировать текст примечания, а затем ввести текст, вырезав или скопировав и вставив его из других примечаний или размерных комментариев.
• Отрегулировать ориентацию примечания, перетащив маркеры поворота. Перетащить центральный маркер перекрестия, чтобы переместить текст.
• Использовать начальные пробелы (вставленные перед текстом или в середине текста) и конечные пробелы (вставленные после текста), чтобы расположить текст по радиусу круга при необходимости.
• Преобразовать текст в легкий текст на листовом металле. Легкий текст является прозрачным и используется для представления текстовых объектов виртуальным образом (чтобы при выполнении дальнейших операций на детали не нужно было пересчитывать все новые графические данные, касающиеся текста). В легком режиме отображаемые текстовые вырезы воссоздаются только во время редактирования текста, в то время как в обычном режиме они воссоздаются при выполнении любого действия с моделью.
• Переместить примечание: просто перетащите красный маркер закрепления, чтобы привязать примечание к ребру, эскизной точке или оси. Красный маркер закрепления будет привязан к месту закрепления примечания, которое находится ближе всего к точке перетаскивания.
