Два метода

• Удерживая нажатой клавишу Ctrl, щелкните дугу.
• Сначала щелкните дугу, а затем перетащите размер, удерживая нажатой клавишу Ctrl.

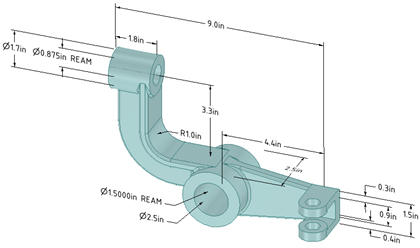

1. Щелкните стрелку под инструментом Dimension (РазмерКомментарий на чертеже, который отображает размер ребра или грани. Используйте инструмент Dimension (Размер) для добавления размеров в свою конструкцию, чертежный лист или 3D-разметку.) и выберите пункт Dimension (РазмерКомментарий на чертеже, который отображает размер ребра или грани. Используйте инструмент Dimension (Размер) для добавления размеров в свою конструкцию, чертежный лист или 3D-разметку.).

2. Если создается трехмерный размер, щелкните грань, чтобы создать плоскость комментария, в которой нужно разместить размер.

   Если необходимо изменить плоскость комментария, щелкните правой кнопкой мыши и выберите пункт Select New Annotation Plane (Выбрать новую плоскость комментария) в контекстном меню, после чего выберите новую плоскость комментария.

3. Щелкните ребро или грань, принадлежащие фаске.

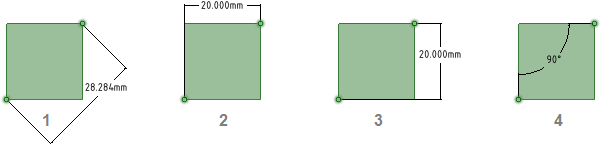

4. Наведите указатель мыши на конструкцию для предварительного просмотра возможных размеров.

5. Щелкните, чтобы создать размер.

РазмерыЗначения или выражения, которые вводятся для точного управления во время создания или изменения конструкции. Можно проставить размер для каждого элемента от линий на эскизе до граней твердых тел. См. «Ординатные размеры», «Прогрессивные размеры», «Линейные размеры». для плоскостных и цилиндрических фасок.



Можно изменить ориентацию размеров фасок на обратную, задав для свойства Flip Chamfer Dimension (ПовернутьКонструкция: используйте инструмент Rotate (Поворот), чтобы повернуть конструкцию на 90 градусов в плоскости экрана. Конструкцию можно повернуть по часовой стрелке или против нее. Объект: используйте рукоятку Move (Перемещение), чтобы повернуть объект вокруг оси. размер фаски) значение True (Истина).

Обратные размеры фасок



Параметры комментариев на странице General (Общие) параметра Detailing (Детализация) в разделе SpaceClaim Options (Параметры) определяют настройки отображения размеров фасок.



• Default chamfer dimension style (Стиль размера фаски по умолчанию).
  • Linear: размер отображается с выносными линиями, как показано на изображениях выше.
  • Normal to chamfer (Обычный для фаски): размер отображается с выноской, обычно направленной на фаску, как показано на изображении ниже.



• Default chamfer dimension text format (Формат текста размерной линии для фаски по умолчанию):
  • <length> X 45 (<длина> X 45): текст отображается, как на изображениях выше.
  • C<length> (C <длина>): текст отображается, как на изображении ниже.



1. Щелкните стрелку в разделе Dimension (РазмерКомментарий на чертеже, который отображает размер ребра или грани. Используйте инструмент Dimension (Размер) для добавления размеров в свою конструкцию, чертежный лист или 3D-разметку.) в группе Annotation (КомментарийИнформация, которую можно добавить к чертежу, например, примечания, размеры, допуски на размеры, метки центра и ведомость материалов.) на вкладке Detailing (Детализация) и выберите пункт Ordinate Dimensions (Ординатные размерыРасстояния X или Y, которые берут начало из одной точки, которая обычно находится в нижней левом углу объекта. Их также называют размерами базы или базовыми размерами.).

2. Если создается трехмерный размер, щелкните грань, чтобы создать плоскость, в которой нужно разместить размер.

   Наведите курсор на грани конструкции, чтобы просмотреть подходящие плоскости комментария. (В режимах Sketch (Эскиз) и Section (СечениеРежим конструктора, который используется для редактирования твердых тел при работе с их ребрами и вершинами в поперечном сечении. Этот вид является разрезом, в котором отображаются внутренние детали.) плоскость комментария определяется сеткой эскиза.) Если в месте, в котором расположен курсор, имеется несколько объектов, выделите каждый из них с помощью колесика прокрутки или клавиш со стрелками.

   Чтобы создать плоскость комментария для цилиндрической грани, выберите ось цилиндра.

   Если необходимо изменить плоскость комментария, щелкните правой кнопкой мыши и выберите пункт Select New Annotation Plane (Выбрать новую плоскость комментария) в контекстном меню. Затем щелкните правой кнопкой мыши новое расположение и выберите пункт Set As Annotation Plane (Задать как плоскость комментария).

3. Щелкните линию или ребро, чтобы задать базовый размер.

   В качестве ссылки для размеров можно использовать существующую выносную линию. Выносная линия — линия, соединяющая точку с текстом размера. Если выбрать выносную линию, будет использоваться базовый размер для размера этой линии.

4. Наведите указатель мыши на грань, чтобы просмотреть все возможные размеры.

5. Щелкните точку, чтобы разместить размерную линию.

   Если выбрать грань, будут созданы все возможные ординатные размеры.

   Можно щелкнуть несколько точек, чтобы использовать одно базовое значение для этих размеров.

   Базовый размер (0) отображается или скрывается в зависимости от того, какой стандарт детализации выбран в разделе Detailing options (Параметры детализации).

   Если ординатные размеры расположены слишком близко друг от друга, включаются точки автоматического перемещения. Это облегчает чтение.

Использование углового базового значения

Сначала создайте простой ориентированный размер. Затем с помощью одной из линий построения задайте базовое значение и ориентацию ординатных размеров.

В примере выше для определения базового значения выбрана крайняя слева линия построения существующего последовательного размера.

1. Для начала возьмите радиальный размер.

2. Дополнительно: установите значение параметра Foreshortened radial dimension center size (РазмерКомментарий на чертеже, который отображает размер ребра или грани. Используйте инструмент Dimension (Размер) для добавления размеров в свою конструкцию, чертежный лист или 3D-разметку. центральной радиальной размерной линии в ракурсе) в разделе SpaceClaim Options (Параметры SpaceClaim).

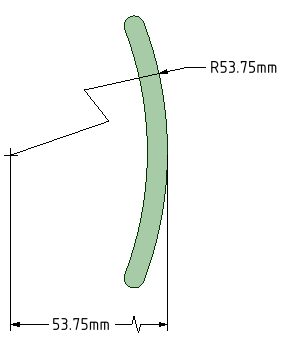

3. Щелкните правой кнопкой мыши и выберите пункт Foreshortened (В ракурсе).



4. При необходимости переместите конечную точку и точки перемещения.

5. Определение размеров по центру позволяет создать размер по длине в ракурсе.



1. Щелкните стрелку под инструментом Dimension (РазмерКомментарий на чертеже, который отображает размер ребра или грани. Используйте инструмент Dimension (Размер) для добавления размеров в свою конструкцию, чертежный лист или 3D-разметку.) и выберите пункт Dimension (РазмерКомментарий на чертеже, который отображает размер ребра или грани. Используйте инструмент Dimension (Размер) для добавления размеров в свою конструкцию, чертежный лист или 3D-разметку.).

2. Щелкните направляющую инструмента Select bodies (Выбор тел) в правой части окна Design (Конструктор).

3. Выберите твердые тела, для которых необходимо задать размеры.

   • Если выбрать одно тело, будет создан максимальный горизонтальный или вертикальный размер, как показано ниже.



   • Если выбрать несколько тел, будет создан размер для всех твердых тел, который будет закреплен на стороне, возле которой вы щелкнули по твердому телу. Перед выбором каждого твердого тела необходимо щелкнуть направляющую инструмента Select bodies (Выбор тел). Поэтому нужно щелкнуть направляющую инструмента и выбрать первую деталь, а затем снова щелкнуть направляющую инструмента и выбрать вторую деталь.

     В обоих примерах ниже верхняя деталь была выбрана возле своей верхней части. Нижняя деталь была выбрана возле своей верхней части в примере слева и возле своей нижней части — в примере справа. Стрелки мыши указывают, где была выбрана нижняя деталь. Если щелкнуть направляющую инструмента и навести указатель мыши на вторую деталь, отобразится предварительный просмотр размера.



   • Если создается размер в виде сечения чертежного листа, размер будет создан в пределах тела, видимого в плоскости сечения, как показано ниже.



1. Выберите размерный комментарий, чтобы переместить или повернуть его, а также задать его размер.

   Чтобы переместить примечание к размеру, наведите указатель мыши на край поля с помощью инструмента Select (Выбор), пока курсор не изменится на , а затем перетяните примечание.

   Чтобы определить размер поля, содержащего примечание к размеру, перетяните маркеры поля примечания (белые круги).

2. Выделите текст примечания, чтобы изменить его форматирование.

3. (Дополнительно) Щелкните правой кнопкой мыши размер и выберите параметры форматирования текста на мини-панели инструментов.

   Щелкните , чтобы выбрать формат допуска, а затем измените текст допуска.

   Щелкните , чтобы вставить поле. В окне Insert Field (Вставка поля) можно выбрать тип и формат поля.

   Выберите символ для вставки в раскрывающемся списке .

4. Щелкайте наконечник стрелки, чтобы просмотреть альтернативные стили выносок.

   Вы также можете щелкнуть правой кнопкой мыши и выбрать пункт Arrow Style (Стиль стрелки), чтобы задать стиль наконечника стрелки, или последовательно выбрать наконечник стрелки и его стиль на панели Properties (Свойства).

5. Щелкните выносные примечания, чтобы изменить их.

   Можно щелкнуть правой кнопкой мыши и выбрать пункт Add Jog Point (Добавить точку перемещения), чтобы добавить новую точку.

6. Чтобы изменить расстояние между выносной линией размера и ее контрольной точкой на объекте, щелкните выносную линию, а затем наведите указатель мыши на ближайший к объекту конец. Перетащите красную точку, чтобы изменить ее расстояние от объекта.

   Если выносная линия не отображается, наведите указатель мыши на конец выноски с размером, на которой должна располагаться линия. Отобразятся две красные точки, которые можно перетянуть.



7. Измените свойства примечания к размеру на панели Properties (Свойства). Измените следующие свойства.

   • Измените свойства Arrow Length (Длина стрелки) и Width (Ширина), чтобы задать длину и ширину наконечников стрелок.

   • Измените свойство Measurement (Измерение), чтобы изменить тип измерения. Например, может понадобиться отобразить радиус, а не диаметр отверстия.

   • Измените свойство Precision (Точность), чтобы изменить количество десятичных разрядов.

   • Измените значения Upper Limit (Верхний предел), Lower Limit (Нижний предел) и Type (Тип) свойства допуска, чтобы изменить формат размера, а также ввести верхнее и нижнее значения допуска.

8. Чтобы расположить размер в текстовом поле,
   • щелкните правой кнопкой мыши примечание и откройте раскрывающееся меню Autofit (Автоподбор).
   • Выберите один из перечисленных ниже параметров.
     • Do not autofit (Без автоподбора): текстовое поле подстраивается под размер вводимого текста и увеличивается по мере ввода. Вокруг примечания нет пустого пространства. При увеличении или уменьшении размера текста соответствующим образом меняется размер поля.
     • Resize text height on overflow (Изменять высоту текста при переполнении): текст всегда подстраивается под ширину поля. Если увеличить ширину поля, текст со второй строки переместится в первую строку.
     • Shrink text on overflow (Сжимать текст при переполнении): размер текста равномерно изменяется (по ширине и высоте), чтобы поместиться в текстовом поле.
     • Shrink text horizontally on overflow (Сжимать текст по горизонтали при переполнении): ширина текста изменяется, но его высота остается неизменной.

1. Создайте два слоя: один — для примечаний, а второй — для плоскостей комментариев.

2. Поместите примечание в один слой, а плоскость комментария — в другой.

3. Отключите видимость слоя, который содержит плоскость комментария.

1. Выберите несколько размеров.
2. В меню, открываемом при щелчке правой кнопки мыши, выберите один из приведенных ниже параметров.
   • Align Lefts (Выровнять по левому краю): выравнивание левого края каждого размера.
   • Align Centers (Выровнять по центру): выравнивание центра каждого размера по вертикали.
   • Align Rights (Выровнять по правому краю): выравнивание правого края каждого размера.
   • Align Top Lines (Выровнять верхние строки): выравнивание нижней части первой строки текста в каждом размере.
   • Align Middles (Выровнять по середине): выравнивание середины каждого размера по горизонтали.
   • Align Bottom Lines (Выровнять нижние строки): выравнивание нижней части последней строки текста в каждом размере.
   • Make Same width (Применить одну ширину): применить к каждому размеру значение ширины первого выбранного примечания. Соответствующим образом может измениться размер определенного текста.
   • Make Same Height (Применить одну высоту): применить к каждому размеру значение высоты первого выбранного примечания. Соответствующим образом может измениться размер определенного текста.
   • Make Same Height (Применить один размер): применить к каждому размеру значение размера (высоту и ширину) первого выбранного примечания. Соответствующим образом может измениться размер определенного текста.
   • Distribute Horizontally (Распределить по горизонтали): равномерное распределение по горизонтали пространства между каждым размером.
   • Distribute Vertically (Распределить по вертикали): равномерное распределение по вертикали пространства между каждым размером.
   • Remove Horizontal Spacing (Удалить интервалы по горизонтали): удаление равномерных интервалов по горизонтали и выравнивание значительного перекрытия.
   • Remove Vertical Spacing (Удалить интервалы по вертикали): удаление равномерных интервалов по вертикали и выравнивание значительного перекрытия.

Перечисленные выше команды не влияют на любые примечания, которые поворачиваются другим способом.

Щелкните правой кнопкой плоскость комментария и выберите один из следующих пунктов:

• Show all dimensions (Показать все размеры): отображение размеров во всех плоскостях комментариев.
• Show dimensions (Показать размеры): отображение размеров только для плоскости комментария, которую вы щелкнули правой кнопкой мыши.
