Отображение УФ-сетки грани

Используйте инструмент Grid (Сетка Closed См. «Сетка эскиза».) для отображения кривых, которые определяют любую грань или поверхность в конструкции. Этот инструмент отображает визуальное представление математического выражения поверхности. Линии сетки Closed См. «Сетка грани». представляют собой математическое выражение, используемое для создания поверхности. Его можно использовать для обозначения поверхности низкого качества. Например, грань может казаться нормальной, но базовое математическое выражение может быть излишне сложным или включать недостаточное число параметров. При изменении грани с помощью других инструментов возникнут проблемы.

Если вы обнаружите грань с базовыми проблемами, вы можете удалить ее, а затем создать грань с помощью инструмента Fill (Заполнение) Closed с параметром Patch Blend (Скругление заплатки Closed ) или инструмента Replace (Заменить).

Просмотр сетки грани или поверхности

Щелкните Grid (СеткаСм. «Сетка эскиза».) в группе Quality (Качество) на вкладке Measure (Измерение).
Выберите грань или поверхность. Удерживая нажатой клавишу Ctrl, щелкайте для отображения сетки на нескольких гранях и поверхностях.

Щелкните в пустой области окна Design (Конструктор), чтобы скрыть сетку.

Параметры

В инструменте анализа Grid (Сетка Closed См. «Сетка эскиза».) доступны следующие параметры.

Shading (Затенение)	Выберите пункт Grid (СеткаСм. «Сетка эскиза».) или Checker (Шахматные квадраты) в меню Texture (Текстура). Используйте этот параметр, чтобы улучшить производительность при наличии больших или сложных конструкций.
Wire (Проволока)	Передвиньте ползунок или щелкайте – или +, чтобы задать масштаб сетки.

Примеры

Сетки граней с затенением, шахматными квадратами и проволочным отображением

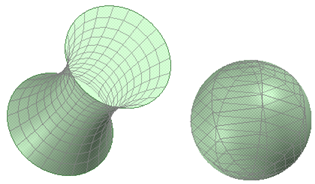

Сетки граней, отображаемые на переходной грани и сфере
