Отображение углов уклона

Этот инструмент поможет определить степень уклона и направление на каждой грани в конструкции.

Этот инструмент можно использовать для анализа литых деталей. Грани красного цвета (цвет по умолчанию для отрицательного угла уклона) могут не выходить из шаблона должным образом. Для надлежащего высвобождения следует рассчитать необходимый угол уклона. Угол Closed уклона может определяться рядом факторов, включая выбор материалов и ограничения относительно конструкции.

Отображение уклона

Щелкните Draft (Уклон) в группе Quality (Качество) на вкладке Measure (Измерение).
Щелкните параметр инструмента Draft Direction (Направление уклона) и выберите грань, поверхность или основные исходные, чтобы задать направление уклона.

Если не задать направление уклона, угол будет рассчитываться относительно оси Z.
Установите значение параметра Angle (Угол) на панели Options (Параметры).

Выделенный цвет грани зависит от указанного угла. Грань будет выделена положительным или отрицательным цветом, если угол грани превышает значение параметра Angle (Угол) или меньше его в указанном направлении. Эти цвета можно изменить на панели Options (Параметры).
Щелкните параметр инструмента Draft Select (Выбор уклона) и выберите грань, чтобы проверить ее угол уклона. Также можно, удерживая нажатой клавишу Ctrl, щелкать твердые тела и поверхности или выбирать (в том числе с помощью рамки выбора) объекты в дереве структуры.

Отобразится цветной график выбранных поверхностей. Каждое значение представляет собой угол, измеренный между поверхностью и выбранной плоскостью.

Направляющие инструментов

В инструменте Draft (Уклон Closed ) есть несколько направляющих инструмента, которые позволяют задать поведение этого инструмента.

	Направляющая инструмента Draft Select (Выбор уклона) включена по умолчанию. Используйте его для выбора граней, для которых нужно отобразить углы уклона.
	Используйте направляющую инструмента Draft Direction (Направление уклона) или щелкайте, удерживая нажатой клавишу Alt, чтобы выбрать альтернативную ссылку для направления уклона.
	Используйте направляющую инструмента Draft Curve (Кривая уклона), чтобы выбрать временную кривую (созданную с использованием выбранных граней, направления уклона и угла одной или обеих сторон) и создать кривую в дереве структуры. Кривые обозначаются текущим цветом слоя.

Параметры

В инструменте анализа Draft (Уклон Closed ) доступны следующие параметры.

Direction (Направление)	Выберите значение One (Одно) или Both (Оба), чтобы отобразить угол уклона в одном или обоих направлениях.
Angle (Угол)	Передвиньте ползунок или щелкните – или +, чтобы задать минимальный отображаемый угол.
Color (Цвет)	Выберите в раскрывающихся меню цвета, обозначающие положительные и отрицательные углы уклона.
Color Transition (Цветовой переход)	Передвиньте ползунок или щелкните – или +, чтобы настроить цветовой переход между резкими и плавными областями. Чем выше значение этого параметра, тем более постепенный переход между положительными и отрицательными гранями.
Create shadow lines (Создать линии тени)	Отображение линий тени, если угол грани аналогичен углу уклона.

Примеры

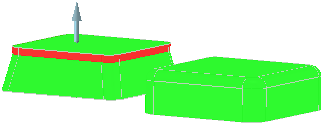

Анализ уклона с низким значением цветового перехода (резкая область)

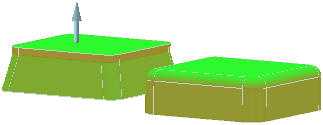

Анализ уклона с высоким значением цветового перехода (плавная область)

Линия Closed тени в этих примерах показывает места, в которых угол кривой грани аналогичен углу уклона. Примеры слева и справа отображаются, если для параметра Color Transition (Цветовой переход) задано низкое и высокое значения соответственно.
