В SpaceClaim можно создавать чертежные листы. Когда к конструкции добавляется новый чертежный лист, автоматически создаются ее виды. Затем можно добавлять, удалять и редактировать эти виды, а также перетаскивать их на листе. Чертежные листы сохраняются в пределах конструкции.
Как правило, необходимо создать чертежный лист, настроить его, применить формат, добавить и изменить виды, а затем снабдить их комментариями.
Чертежные листы и их виды отображаются в дереве структуры. Можно расположить виды чертежных листов на слоях.
С помощью инструментов, доступных на вкладке Design (Конструктор), можно непосредственно отредактировать конструкцию во время просмотра чертежного листа.
Выберите команду New > New Drawing Sheet (Создать > Новый чертежный лист) в меню File (Файл).

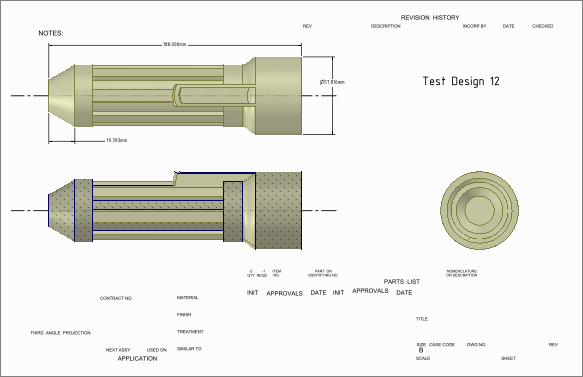

В окне Design (Конструктор) появится чертежный лист, содержащий виды сверху, спереди и справа, а сам чертежный лист отобразится в дереве структуры. Откроется вкладка Detailing (Детализация). Конструкцию не нужно создавать перед созданием чертежного листа. SpaceClaim позволяет создать и отредактировать геометрию в пределах самого чертежного листа. Когда чертежный лист создается для пустой конструкции, он включает контуры вида с маркерами, которые позволяют управлять размером и расположением вида. Эти маркеры можно удалить и переместить вид, используя контур.
Если вы начали создавать конструкцию с пустого чертежного листа, щелкните правой кнопкой мыши конструкцию на чертежном листе и выберите команду Open Component (Открыть компонент), чтобы отобразить конструкцию в новом окне Design (Конструктор).
При изменении одного вида в связанные виды вносятся соответствующие изменения.
