Учебное руководство по использованию групп и размеров в ANSYS

Обратитесь к этому учебному руководству, чтобы узнать, как создавать группы в SpaceClaim для внесения изменений в ANSYS Workbench.

Шаг 1. Открытие документа

1. Щелкните следующую ссылку и сохраните файл на компьютере: keychain.scdoc.

2. Откройте документ в SpaceClaim.

   КонструкцияМодель 2D или 3D, которая содержит по крайней мере один компонент высшего уровня. будет выглядеть, как показано ниже.



Если используется онлайн-версия справки, модель будет загружена в виде архива. Его необходимо сохранить на диск и изменить расширение файла с ZIP на SCDOC.

Учебное руководство по использованию групп и размеров в ANSYS: шаг 2

Вкладка Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.) находится на той же панели, что и дерево структуры, в левой части окна SpaceClaim. Дополнительные сведения о группах и панели Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.) см. в разделе Работа с группами.

ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры. могут включать управляющие размеры и именованные выборки. ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры. обоих типов можно использовать в ANSYS Workbench.

Группа именованных выборок позволяет быстро выбрать группу граней или ребер в SpaceClaim или ANSYS Workbench.

Создание именованных выборок

1. Выберите два цилиндрических отверстия на правой стороне модели.



2. Щелкните Create Group (Создать группу) на панели Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.) или нажмите сочетание клавиш Ctrl+G.

   На панели Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.) в разделе Named Selections (Именованные выборки) появится группа Group1.

   Именованные выборки отправляются в ANSYS, и грани можно использовать для поддержки загрузок.

3. Выберите несколько поверхностей на зеленом твердом теле.



4. Щелкните Create Group (Создать группу).

   На панели в разделе Named Selections (Именованные выборки) появится группа Group2.

5. Щелкните группы правой кнопкой мыши и переименуйте группу Group1 на holes, а группу Group2 — на support.







   Эти имена облегчат идентификацию групп при работе с конструкцией в ANSYS.

Учебное руководство по использованию групп и размеров в ANSYS: шаг 3

ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры. управляющих размеров в ANSYS позволяют изменить конструкцию, не возвращаясь в SpaceClaim и не передавая изменения в ANSYS.

Создание управляющих размеров

1. Выберите закругление на левой стороне модели.







2. Щелкните Create Group (Создать группу) на панели Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.).

   Вместо именованной выборки был создан управляющий размер. С его помощью можно изменить радиус закругления. Это связано с тем, что выбранная грань представляет собой закругление, содержащее свойство размера, которым можно управлять на панели свойств.

3. Щелкните элемент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. в группе Edit (Редактирование) на вкладке Design (Конструктор).

4. Выберите отверстие на правой стороне модели.





   Обратите внимание, что на экране отображается размер. Если при этом создать группу, как правило, будет создан управляющий размер.

5. Щелкните Create Group (Создать группу).

   В папке Driving Dimensions (Управляющие размеры) на панели Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.) будет создана группа.

6. Выберите верхнюю грань синей детали.







7. Щелкните Create Group (Создать группу).

   В этот раз создана именованная выборка. Это связано с тем, что для выбранной грани не отображается размер при активации инструмента Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело., поэтому с группой невозможно сохранить размер.

8. Удалите группу, созданную на предыдущем шаге, так как она больше не будет использоваться.

9. Снова выберите верхнюю грань синей детали и щелкните значок линейки на мини-панели инструментов или на панели Options (Параметры).







10. Выберите противоположный конец модели, чтобы создать линейный размер, определяющий общую длину конструкции.







11. Щелкните Create Group (Создать группу).

    В разделе Driving Dimensions (Управляющие размеры) будет создана группа.

12. Переименуйте группы, чтобы облегчить их идентификацию в ANSYS.





Учебное руководство по использованию групп и размеров в ANSYS: шаг 4

Давайте отправим конструкцию в ANSYS и приступим к работе с группами.

Запуск ANSYS Workbench

1. Щелкните ANSYS Workbench на вкладке ANSYS.

2. Откройте диалоговое окно параметров геометрии по умолчанию в ANSYS. Инструкции см. в разделе Настройка SpaceClaim и ANSYS 11 или Настройка SpaceClaim и ANSYS 12 и 12.1.

   Диалоговое окно Default Geometry Options (Параметры геометрии по умолчанию) управляет передачей именованных выборок и параметров в ANSYS и их размещением в различных расположениях в ANSYS версий 11 и 12.

3. Чтобы отправить все параметры и именованные выборки в ANSYS. необходимо удалить префиксы NS и DS.

4. Разверните раздел Named Selections (Именованные выборки) в дереве структуры Workbench, чтобы просмотреть группы именованных выборок, отправленные из SpaceClaim.





   Грани, которые хранятся в именованной выборке, выделяются красным цветом.



5. Щелкните Geometry (Геометрия) в дереве структуры.

   ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры. управляющих размеров будут отправлены в ANSYS Workbench в виде свойств. Эти свойства можно найти в нижнем левом углу окна ANSYS, в разделе CAD Parameters (Параметры САПР) на панели свойств.

Учебное руководство по использованию групп и размеров в ANSYS: шаг 5

При изменении значений управляющих размеров вы можете отправить эти изменения обратно в SpaceClaim.

Изменение управляющего размера

1. Измените значения следующих параметров САПР:

   • закругление — с 1 на 2;

   • радиус отверстия — с 1,4 на 1;

   • длина — с 35 на 38.

   • В ANSYS 11 изменяйте значения непосредственно на панели свойств.

   • В ANSYS 12 щелкните каждый параметр, который нужно задать. Возле каждого параметра должна появиться буква P. Вернитесь в Workbench и отредактируйте значения параметров с использованием группы параметров, которая появится в новой ячейке.

2. Отправьте изменения обратно в SpaceClaim. Для этого щелкните Update: Use Simulation Parameter Values (Обновить: использовать значения параметров моделирования).

   Модель будет изменена в ANSYS и в SpaceClaim.



   До:	После:

   Кроме того, обратите внимание на следующее: когда вы щелкаете группы на панели Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.), отображаются размеры, указанные в ANSYS.

Учебное руководство по использованию групп и размеров в ANSYS: шаг 6

Для внесения изменений в ANSYS можно также использовать размерные комментарии.

Внесение изменений с помощью размерных комментариев

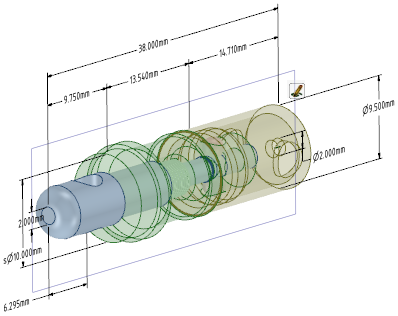

1. В SpaceClaim щелкните поле возле плоскости комментария, чтобы отобразить ее.



2. Щелкните Move (Перемещение) в группе Edit (Редактирование) на вкладке Design (Конструктор).

3. Выберите пункт Inner_tube_pushed_in_position в дереве структуры.

4. Щелкните красную ось маркера перемещения.



   Чтобы использовать размеры для внесения изменений, необходимо выбрать ось на маркере Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров.. Щелчок маркера задает инструменту Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. направление, в котором будет внесено изменение. Искры появляются только после выбора оси.

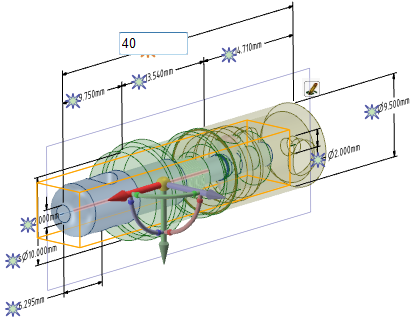

5. Щелкните искру возле размера «38 мм» и измените его на 40.



6. Щелкните Create Group (Создать группу) на панели Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.).

   С помощью размерного комментария и инструмента Move (перемещение) создан управляющий размер. Процедура изменения этого управляющего размера похожа на использование инструмента Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. для изменения размера.

7. Вернитесь в ANSYS и щелкните Update: Use Geometry Parameter Value (Обновить: использовать значения параметров геометрии).

   Будет обновлена модель и передан новый параметр. Теперь вы можете изменить длину модели, изменив расположение детали или растянув модель.

Учебное руководство по использованию групп и размеров в ANSYS: заключение

Благодаря этому учебному руководству вы узнали следующее.

• Параметры и именованные выборки можно передавать в ANSYS, создавая их на панели Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.).
• Управляющие размеры создаются, когда на экране или на панели свойств отображается размер.
• Параметры можно редактировать в ANSYS, что приведет к изменению геометрии как в ANSYS, так и в SpaceClaim.
