Отображение свойств массы

Онлайн-справка SpaceClaim

Вы находитесь здесь:Измерение и анализ > Измерение > Отображение свойств массы

Свойства массы

Инструмент Mass (Масса Closed ) позволяет отобразить информацию об объеме для твердых тел и поверхностей в конструкции.

Если использовать этот инструмент на поверхности, отобразится ее общая площадь. Если на одной плоскости имеется несколько поверхностей, инструмент отобразит общую площадь всех поверхностей. Чтобы отобразить площадь отдельных поверхностей, используйте инструмент Measure (Измерение).

Просмотр свойств массы твердого тела

Щелкните Mass (Масса) в группе Inspect (Осмотр) на вкладке Measure (Измерение).

Щелкните твердое тело в дереве структуры или трижды щелкните его в окне Design (Конструктор), чтобы отобразить его объем, центр массы, принципиальные моменты и оси.
В центре объема отобразится небольшая исходная точка с осями, ориентированными в направлении принципиальных осей. Чтобы подсчитать принципиальные моменты и оси для другой точки, щелкните исходную точку для добавления ее в выборку, удерживая нажатой клавишу Ctrl.

Чтобы подсчитать фактический момент инерции, умножьте измерение момента на плотность твердого тела.

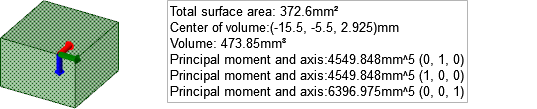

На ось указывают значения x, y, z; на рисунке выше приведены значения (0, -1, 0). Первое число — красная ось исходной точки, второе — зеленая, а третье — синяя.

Измерение площади проекции объекта или объектов

Щелкните Mass (Масса) в группе Inspect (Осмотр) на вкладке Measure (Измерение).
Щелкните направляющую инструмента Select datum plane (Выбор базовой плоскости).
Выберите объекты, которые нужно измерить.

Объект можно также выбрать без использования направляющей инструмента, а удерживая нажатой клавишу Alt.

В окне Design (Конструктор) отобразятся площадь проекции и приблизительная точность.

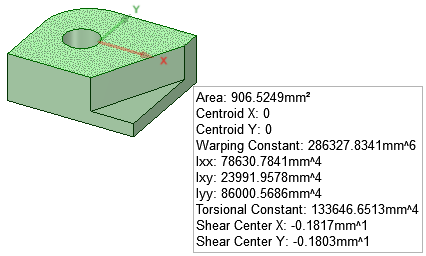

Измерение свойств плоского сечения

Щелкните Mass (Масса) в группе Inspect (Осмотр) на вкладке Measure (Измерение).
Щелкните направляющую инструмента Select planar area (Выбор плоскостной области).
Выберите плоскостную область.
