Объединение граней

Инструмент Merge Faces (Объединение граней) заменяет несколько соседних граней на одну новую грань, тщательно подогнанную под исходные грани. Этот инструмент позволяет упростить модель перед экспортом на анализ. Путем объединения граней можно сгладить сетку на твердом теле.

Следует объединять только касательные или почти касательные грани; в противном случае вы можете получить непредвиденные результаты.

С помощью инструмента Merge Faces (Объединение граней) невозможно выбрать ребра. Чтобы выбрать ребро и грань для заполнения отсутствующей грани, используйте инструмент Fill (Заполнение) на вкладке Design (Конструктор). Для этого также можно использовать инструменты Missing Faces (Отсутствующие грани) и Gaps (Разрывы) на вкладке Prepare (Подготовка).

Инструмент Merge Faces (Объединение граней) следует использовать только при подготовке к анализу. Объединение граней позволяет упростить модель благодаря удалению ребер. При этом модель становится сложнее изменить.

Объединение граней

Щелкните Merge Faces (Объединение граней) в группе Adjust (Настройка) на вкладке Repair (Исправление).
Выберите несколько граней, которые нужно объединить.
Чтобы новая грань касалась имеющейся, щелкните направляющую инструмента Maintain Tangency (Сохранение настроек соприкосновения) и выберите грань, которую нужно оставить касательной.
Щелкните направляющую инструмента Complete (Завершить).

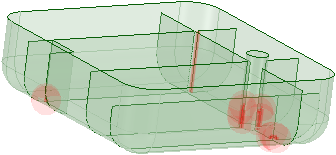

Выбранные грани будут заменены новой гранью в SpaceClaim.

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса редактирования.

	Направляющая инструмента Select (Выбор) включена по умолчанию. Также можно осуществить выделение с помощью рамки в окне Design (Конструктор).
	Направляющая инструмента Maintain Tangency (Сохранение настроек соприкосновения) позволяет выбрать грани для соприкосновения. Новая грань будет касаться выбранных граней. Грани для соприкосновения также можно выбирать щелчками мышью, удерживая нажатой клавишу Alt.
	Направляющая инструмента Complete (Завершить) заменяет выбранные грани на одну грань.
