Режимы конструктора

В приложении SpaceClaim есть три режима, которые можно использовать для конструирования: Sketch (Эскиз), Section (СечениеРежим конструктора, который используется для редактирования твердых тел при работе с их ребрами и вершинами в поперечном сечении. Этот вид является разрезом, в котором отображаются внутренние детали.) и 3D. В этих режимах проводится четкое разграничение между работой в 2D и 3D, а также работой с сечением (когда допускается изменение 3D-объектов) и созданием эскизов (когда невозможно редактировать 3D-объекты).

Переключение между режимами

1. Щелкните инструмент в группе ленты Mode (РежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время.).

   Можно также щелкнуть правой кнопкой мыши в пустой области окна Design (Конструктор) и выбрать пункт Sketch Mode (Режим эскизаРежим для создания чертежей в двух измерениях с помощью инструментов создания эскизов на сетке эскиза. Эскиз — это набор линий и других 2D-объектов на сетке эскиза. При создании эскизов создаются зоны, которые можно вытянуть в 3D. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) зоны, сформированные пересекающимися линиями, становятся твердыми телами, а линии становятся ребрами.), Section Mode (Режим сеченияСм. «Сечение».) или 3D Mode (3D-режим) в контекстном меню либо нажать клавишу K (для режима эскиза), X (для режима сечения) или D (для 3D-режима).

   При создании эскизов можно также щелкнуть Return to 3D mode (Вернуться в режим 3D) на мини-панели инструментов Sketch plane (ПлоскостьКонструктивная геометрия, состоящая из плоской поверхности. Плоскости можно использовать для эскиза 2D, сечения модели, нейтральной плоскости на эскизе. эскиза).

2. Если вы переключаетесь с 3D-режима в один из других режимов, выберите плоскость, на которой будут рисоваться эскизы, или создайте поперечное сечение.

   Если выбрать объект исходной точки или его центр и щелкнуть режим Sketch (Эскиз), плоскость эскиза будет совмещена с осью XY объекта исходной точки.

Поворот вида в режиме сечения

Щелкните правой кнопкой мыши и выберите пункт Flip Viewing Direction (ПовернутьКонструкция: используйте инструмент Rotate (Поворот), чтобы повернуть конструкцию на 90 градусов в плоскости экрана. Конструкцию можно повернуть по часовой стрелке или против нее. Объект: используйте рукоятку Move (Перемещение), чтобы повернуть объект вокруг оси. направление просмотра) в активном режиме сечения.

Группа ленты Mode (Режим)

Группа ленты Mode (РежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время.) содержит следующие инструменты.

Примеры

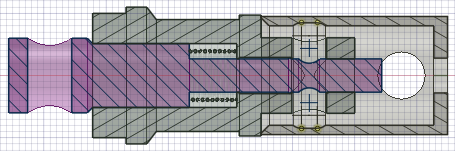

КонструкцияМодель 2D или 3D, которая содержит по крайней мере один компонент высшего уровня. в режиме сечения; активный компонент обозначается цветом детали (пурпурным в этом примере), а неактивные компоненты — серым цветом.

При переключении с режима Sketch (Эскиз) в 3D-режим закрытые эскизные кривые автоматически преобразуются в объекты поверхности, превращаясь в ребра. В ребра преобразуются только эскизные кривые, которые входят в закрытую поверхность; остальные кривые остаются в конструкции в качестве свободных кривых.
