Выбор с использованием заливки

РежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время. Using Paint (С использованием заливки) можно найти в меню инструмента Select (Выбор) в группе ленты Edit (Редактирование) на вкладке Design (Конструктор) и в радиальном меню. Доступ к этому меню можно получить, когда активен практически любой инструмент. Например, если нужно изменить режим выбора при активном инструменте Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело., просто щелкните стрелку под инструментов Select (Выбор). Инструмент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. останется активным.

В этом режиме выбора можно выбирать грани, ребра и делать эскизы кривых в окне Design (Конструктор), используя заливку для граней и ребер, которые находятся по соседству друг с другом. При использовании заливки выделяются объекты, благодаря чему можно увидеть, что именно выбрано.

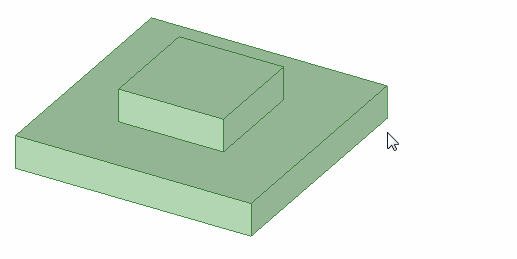

В анимации ниже используется режим заливки, при этом для фильтра выбора установлен выбор только ребер нижней рамки. Ребра выбираются, когда над ними проходит курсор мыши. Можно отпустить кнопку мыши в любой момент для выбора выделенных граней или ребер.

Выбор с использованием заливки

1. Щелкните стрелку под инструментом Select (Выбор) и выберите параметр Using Paint (С использованием заливки) или щелкните и удерживайте кнопку мыши в окне Design (Конструктор) для активации радиального меню, затем выберите Paint (Заливка).

2. (Дополнительно) Используйте Selection Filter (Фильтр выбораРаскрывающийся элемент управления в панели состояния, который можно использовать для ограничения выбора объектов. Будут выбраны только отмеченные типы объектов; например, только грани и ребра.) в панели состояния для изменения типа объектов, которые будут выбраны.

   Параметр Smart (Умный) включен по умолчанию и выбирается при переключении на другой инструмент. Выберите параметр Smart (Умный) для выбора верхнего отмеченного элемента в списке, который находится в рамке, границах лассо или заливке. При рисовании рамки или свободной формы объекты выбираются в следующем порядке:

   • В окне Design (Конструктор): грань, ребро, эскиз, комментарий, плоскость, ось, точка

   • В окне Drawing (Чертеж): комментарий, эскиз, грань, ребро, плоскость, ось, точка

   Отмените выбор параметра Smart (Умный) для выбора все выбранных типов объектов. Щелкните для выбора или очистите типы объектов, которые нужно выбрать.

3. Щелкните первый объект, который следует выбрать, и удерживайте кнопку мыши.

4. Перетащите курсор на смежные грани или ребра, которые нужно добавить к выбору.

   Объекты, которые будут выбраны, выделяются, когда над ними проходит курсор мыши.

   Удерживая нажатой клавишу Ctrl, можно провести мышью по объекту, не выбирая его, или провести мышью по выбранному объекту, чтобы отменить его выбор.

5. Отпустите кнопку мыши, чтобы завершить выбор.

   Объекты выбираются после отпускания кнопки мыши.

Фильтрация выбора

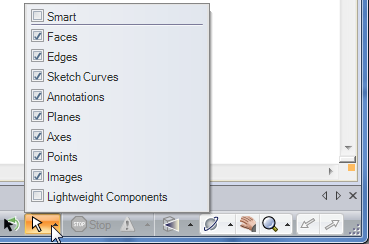

Отфильтруйте выбранные элементы с помощью элемента управления Selection Filter (Фильтр выбораРаскрывающийся элемент управления в панели состояния, который можно использовать для ограничения выбора объектов. Будут выбраны только отмеченные типы объектов; например, только грани и ребра.) в панели состояния, как показано на рисунке ниже. Параметр Smart (Умный) контролирует способ выбора объектов при использовании режимов выбора Box (Рамка), Lasso (Лассо) или Paint (Заливка) для выбора объектов в области конструкции.

• Если для параметра Smart (Умный) установлено значение on (включено), будет выбран только верхний отмеченный элемент в списке, который находится в данный момент в области выбора.

• Если для параметра Smart (Умный) установлено значение off (выключено), будут выбраны все отмеченные элементы в списке, которые находятся на данный момент в области выбора.

При переключении на другой инструмент фильтры выбора запоминаются, но включается параметр Smart (Умный). Если отключить параметр Smart (Умный), будут выбраны предварительно отмеченные параметры.
